12W以内都可满足的主控电源芯片U2313X
适配器电源芯片U2313X有U2313A、U2313B、U2313C、U2313D几个不同功率段可供选择。其中U2313B、U2313C、U2313D都采用的是SOP-7封装,管脚名称为(I-输入;P-功率;G-地):
1 VDD P 芯片供电管脚
2 FB I 输出反馈和消磁检测管脚
3 NC - 悬空
4 CS I 电流采样输入管脚
5、6 C P 内部功率三极管集电极输入管脚
7 GND P 芯片参考地管脚
但U2313A略有不同,采用的是SOP-8封装,管脚名称为:
3 VDD P 芯片供电管脚
1 FB I 输出反馈和消磁检测管脚
/ NC - 悬空
4 CS I 电流采样输入管脚
5、6、7、8 C P 内部功率三极管集电极输入管脚
2 GND P 芯片参考地管脚
适配器电源芯片U2313X是一款高性能的原边控制功率开关,内置高压功率三极管,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用。在芯片开始工作之前,U2313X仅消耗启动电流(典型值1.57μA),超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压VDD_ON (典型值10. 1V,U2313X,开始工作。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。

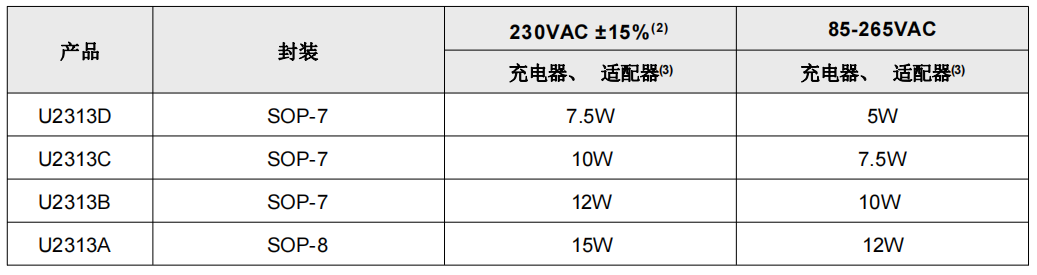

适配器电源芯片U2313X典型功率表如下:
1、最大输出功率受限于芯片结温;
2、230VAC或 100/115VAC带倍压器
3、典型功率测试条件:环境温度Ta=50℃, ICDrain有足够铜皮散热,适配器全密封不透风。
