智能手机在影像方面的表现日益成为消费者关注的重点，而手机电池的续航力，亦是这一切的基础。深圳银联宝科技作为手机充电器ic市场的佼佼者，一直致力于为用户带来卓越的充电体验，让用户随时随地捕捉生活中的美好瞬间。

在手机充电器的应用中，电池与充电器之间一般会通过一定长度的电缆相连，由此也将导致输送到电池端的电压产生一定的电压降。24W手机充电器ic U6221内置线损补偿功能，根据负载的变化调整线损补偿量，从而使得线缆输出端获得平直的恒压输出曲线。线损补偿的最大值为输出电压的3%。

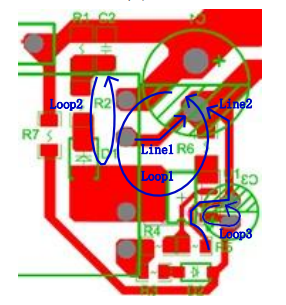

深圳银联宝科技24W手机充电器ic U6221 PCB 设计对电源的EMI，ESD等性能有显著影响，设计原边回路时建议参考下图的内容：

1. 原边主功率环路(Loop1)的面积应尽可能小，同时走线应尽可能粗以优化效率。

2. RCD 吸收回路(Loop2)的面积应尽可能小。

3. VDD 电容C3应紧贴芯片，保证VDD回路(Loop3)的面积尽可能小。

4. 如Line1 所示，辅助绕组应直接连接到输入容的地，以减少ESD能量对于芯片的干扰。

5. 如Line2 所示，VDD电容C3及FB下阻R5应先连接到芯片的GND管脚，再连接到输入电容的地。

MOSFET存在可观的关断延迟，会影响IC的恒流输出性能。如果不做补偿，高压输入下的OCP值会比低压输入高很多。24W手机充电器ic U6221内置线电压恒流补偿电路，可以得到优异的输出电流调整率。U6221优化设计的动态响应性能，可满足USB充电器的要求。

24W手机充电器ic U6221集成了单点失效保护，包括FB上拉电阻开路保护、FB下拉电阻开路保护、FB下拉电阻短路保护、输出二极管或者SR短路、RCS开路、变压器绕组短路、IC GND管脚开路等保护。一旦故障发生，芯片将进入保护模式并自动重启。IC的单点失效保护功能可以保证IC不损坏且输出不产生过压。

深圳银联宝科技为了确保能够提供高质量的手机充电器ic，不断增加研发投入和技术支持，并完善售后服务的整体价值，给客户如一的品质和服务，以回馈广大客户的信任和支持！
