5v1a充电器ic U65113E强化安全保障有力

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2022-06-27 10:35:00【大中小】

对于我们的手机充电来说，充电器并不是电流和电压越大就越好，而是分对象。因此我们在选择充电器上一定要先看手机的额定充电功率，不要盲目追求大功率充电器。友恩半导体充电器ic U65113E在5v1a市场广受好评，想知道原因吗？今天为你揭秘！

U65113

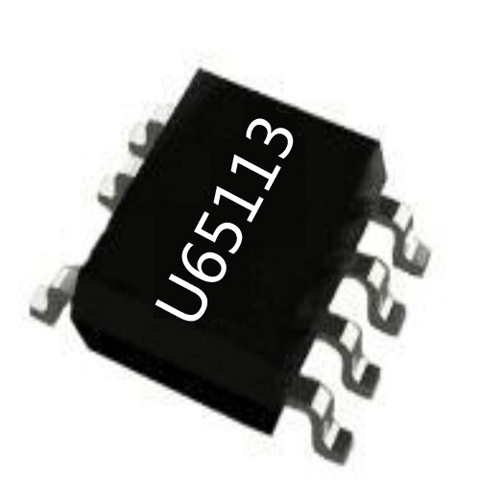

5v1a充电器ic U65113E封装形式SOP-7，管脚功能如下所示：

1 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚，用于CV 模式输出电压控制及 CC 模式输出电流控制。

2 CS 电流采样输入脚。

3 VDD 芯片供电脚。

4 E 内置功率三极管发射极。

5-6 C 内置功率三极管集电极。

7 GND 芯片参考地。

5v1a充电器ic U65113E主要特点：

* 内置超高压功率 BTJ

* 谷底开通、原边控制、系统效率高

* 多模式原边控制方式

* 优异的动态响应

* 集成动态三极管驱动电路

* 工作无异音

* 优化的 EMI 性能

* 恒流、恒压调整率小于 ±5%

* 超低待机功耗 <50mW

* CV 模式可编程输出线压降补偿

* 内置完善的保护功能：

输出短路保护 (FB SLP)

逐周期限流保护（OCP)

前沿消隐 (LEB)

芯片过温保护 (OTP)

VDD 过压、欠压和箝位保护

输出过压保护功能 (FB OVP)

5v1a充电器ic U65113E还集成有电源系统单点失效保护，在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路、RCS开路等故障条件下均能实现保护，强化安全，保障有力！

5v1a充电器ic U65113E强化安全 保障有力
