5V2.1A电源方案的全部资料：原理图+PCB+BOM+分析报告

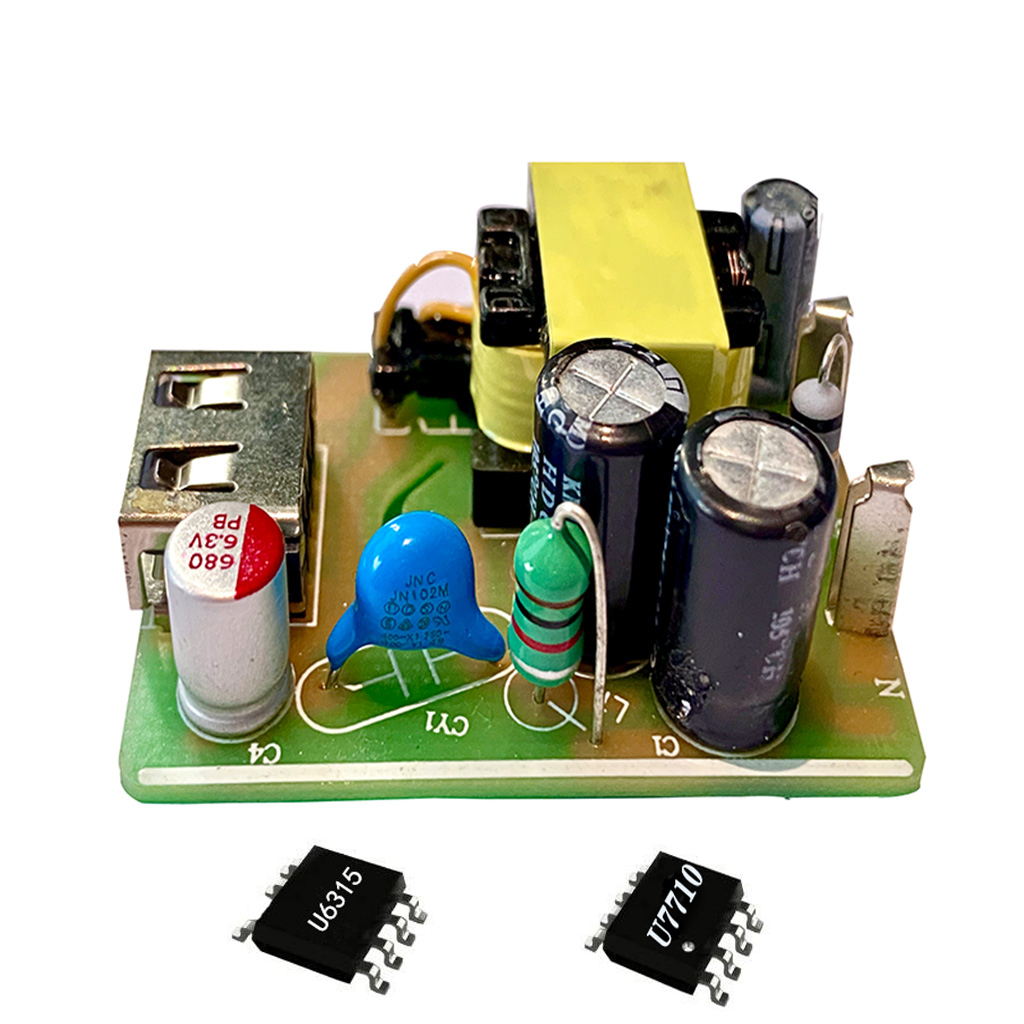

5V2.1A电源方案在市场上是比较热销的，银联宝科技这款方案在宽电压范围85V–265V工作。合理优化和电路设计尽可能降低产品的总成本。该电源控制器可用于典型的反激式电路拓扑结构的简易AC/DC变换器。使用电源芯片U6315+同步整流芯片U7710，使得整个电源板非常小。
5V2.1A电源方案内置700V功率三极管和原边电感量补偿电路，可省略光耦和TL431，可以提高电源功率的密度，节省空间以及成本，具有优异的保护功能，银联宝科技该方案用于高性能、外围元器件精简的开关电源适配器、电池充电器、机顶盒电源以及LED照明。

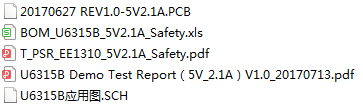

5V2.1A电源方案的全部资料：原理图+PCB+BOM+分析报告
以上就是整套方案的全部资料，因为这里无法提供太多文档，如果你想了解更多，可以联系银联宝科技，免费提供全套方案资料和样品。
5V2.1A电源方案采用主芯片U6315B可提供高精度恒压和恒流输出性能，在恒压输出模式中，U6315B采用多模式加QR控制，调幅控制（AM）和调频控制（FM） 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用U6315B可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。
5V2.1A电源方案采用同步整流芯片U7710用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置导通阻抗功率 MOSFET 以提升系统效率。U7710支持“浮地”和“共地”同步整流两种架构， 同时支持系统断续工作模式 (DCM) 和准谐振工作模式 (QR)。
5V2.1A电源方案内置700V功率三极管和原边电感量补偿电路，可省略光耦和TL431，可以提高电源功率的密度，节省空间以及成本，具有优异的保护功能，银联宝科技该方案用于高性能、外围元器件精简的开关电源适配器、电池充电器、机顶盒电源以及LED照明。
5V2.1A电源方案的全部资料：原理图+PCB+BOM+分析报告
以上就是整套方案的全部资料，因为这里无法提供太多文档，如果你想了解更多，可以联系银联宝科技，免费提供全套方案资料和样品。
5V2.1A电源方案采用主芯片U6315B可提供高精度恒压和恒流输出性能，在恒压输出模式中，U6315B采用多模式加QR控制，调幅控制（AM）和调频控制（FM） 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用U6315B可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。
5V2.1A电源方案采用同步整流芯片U7710用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置导通阻抗功率 MOSFET 以提升系统效率。U7710支持“浮地”和“共地”同步整流两种架构， 同时支持系统断续工作模式 (DCM) 和准谐振工作模式 (QR)。
U7710内置VDD 高压供电模块，无需 VDD 辅助绕组供电，降低了系统成本。内部集成有 VDD 欠压保护功能和 VDD 电压钳位。
