在回南天潮湿的天气里，一款高效除湿的除湿机可以让我们的生活更加舒适。而遇上持续干燥、室内湿度低的天气，就需要一款增加房间湿度的加湿器。深圳银联宝科技的电源芯片U6117S专业用作加湿器、吹风机、养生壶等小家电AC/DC电源适配器中，性能稳定可靠，价格颇具竞争力。

AC/DC适配器电源芯片U6117S典型功率推荐：

▲ flyback 原边反馈应用

U6117SA——175-265VAC：12W    85-265VAC：10W

U6117SG——175-265VAC：7.5W    85-265VAC：5.5W

▲Buck 降压应用

U6117SA——175-265VAC：18W(Iout<250mA)  85-265VAC：12W(Iout<250mA)

U6117SG——175-265VAC：18W(Iout<180mA)  85-265VAC：10W(Iout<180mA)

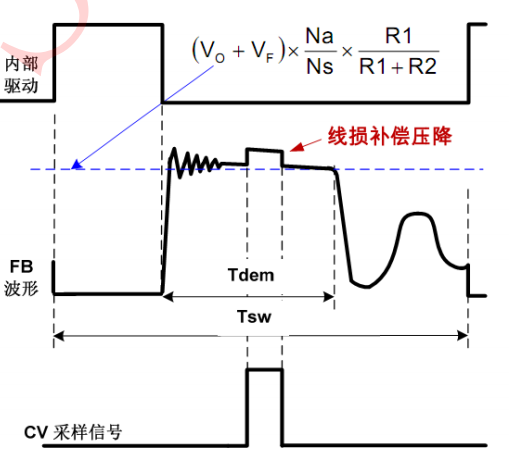

在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。下图展示了AC/DC适配器电源芯片U6117S内部CV电压采样时序以及关键波形。随着副边电流的续流到零，存在着副边续流二极管导通压降VF的降低过程。为了通过辅助绕组获得高精确的输出电压信息，芯片内的恒压采样模块屏蔽了由于漏感导致的关断时刻的电压振荡。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度的恒压输出。芯片内部恒压输出基准为高精度的2V。

在恒压采样过程中，电源芯片U6117S内部有一可变电流源从FB管脚流出用作线损补偿，如图所示，由此将在FB波形上产生一电压阶梯。图也展示了消磁过程中FB电压平台的量化关系：

其中：Vo和VF分别为输出电压和副边续流二极管导通电压；R1和R2为由辅助绕组连接到FB管脚的分压电阻；Ns和Na分别为副边绕组和辅助绕组匝数。当系统进入到过载模式后，随着输出电压的降低FB电压将降低至内部输出电压基准2V以下，之后芯片也将自动进入到恒流输出模式中。

AC/DC适配器电源芯片U6117S是一款高性能、多模式且采用断续模式（DCM）工作的原边控制器。芯片内高精度的恒流、恒压控制机制结合完备的保护功能，各项性能数据做到了同规格产品内的佼佼者，使用效果达到最佳！
