保护手机的充电器开关电源芯片S1109SCL

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2021-11-30 15:11:08【大中小】

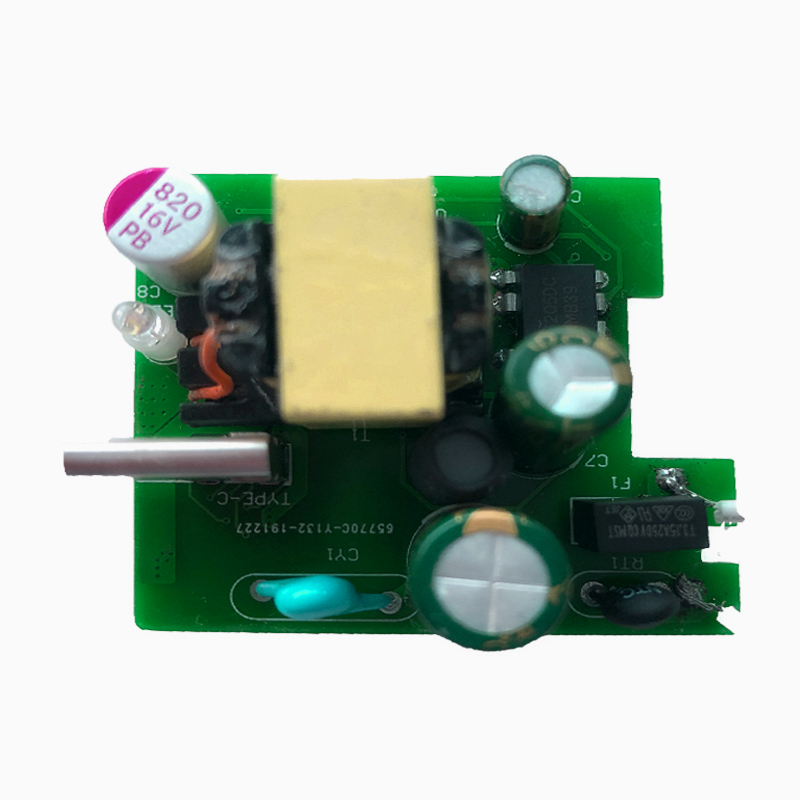

S1109SCL是一颗电流模式控制器和开关管二合一的初级反激转换器开关电源芯片，内置 650V1 Ω 开关管，具有极低的启动电流，可以使用很大阻值的启动电阻以降低待机功耗。支持数字抖频提升 EMI 性能。

可支持断续模式、连续模式的原边恒流技术

±5% 恒流精度；±1%恒压精度

待机功耗<75mW

固定 65KHz 开关频率

绿色省电模式和打嗝模式工作

超低启动和工作电流

集成抖频功能优化 EMI

集成内部斜率补偿的电流模式控制

集成线电压和电感量补偿的恒流技术

集成自恢复模式的保护功能

1脚是VDD IC电源引脚。

2脚是 GND IC的接地。

3脚是FB反馈引脚。通过将光电耦合器连接到该引脚来实现环路调节。PWM占空比由该引脚电压和引脚4上的电流检测信号决定。

4 CS电流检测输入引脚。

5、6、7、8 脚是Darin功率MOSFET漏极。

S1109SCL是一颗防过充、过流、过压等机制，一旦发生状况，会启动自动断电、停止充电等方式保护手机的充电器开关电源芯片。也可选做SP6648/6649的替代料。
