20W充电器ic U6116支持准谐振降压恒流输出应用，仅需将SEL管脚短至GND即可。在准谐振降压工作模式中，芯片保持CS峰值固定，并通过谷底开通方式，实现高精度恒流控制的同时，还可实现系统高效率，确保手机电力满满，精彩生活不掉线。

20W充电器ic U6116脚位说明：

1 GND 芯片参考地。

2 GATE 外部 MOSFET 驱动管脚。

3 CS 电流采样输入脚。

4 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。

5 SEL降压型或反激型拓扑配置管脚。SEL悬空，反激原边控制；SEL短接至GND，准谐振降压型控制。

6 VDD 芯片供电管脚。

在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。下图展示了20W充电器ic U6116内部CV电压采样时序以及关键波形。随着副边电流的续流到零，存在着副边续流二极管导通压降VF的降低过程。为了通过辅助绕组获得高精确的输出电压信息，芯片内的恒压采样模块屏蔽了由于漏感导致的关断时刻的电压振荡。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度的恒压输出。芯片内部恒压输出基准为高精度的2V。

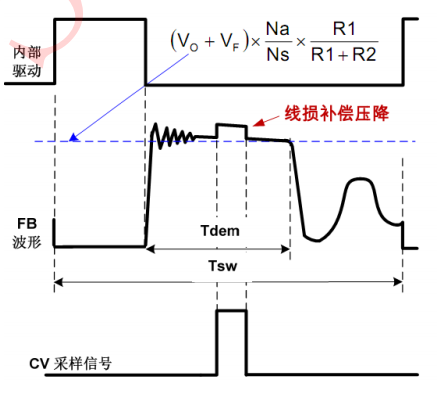

在恒压采样过程中，20W充电器ic U6116内部有一可变电流源从FB管脚流出用作线损补偿，如上图所示，由此将在FB波形上产生一电压阶梯。上图也展示了消磁过程中FB电压平台的量化关系：

其中：Vo和VF分别为输出电压和副边续流二极管导通电压；R1和R2为由辅助绕组连接到FB管脚的分压电阻；Ns和Na分别为副边绕组和辅助绕组匝数。当系统进入到过载模式后，随着输出电压的降低FB电压将降低至内部输出电压基准2V以下，之后芯片也将自动进入到恒流输出模式中。

U6116不仅可应用于手机充电器ic，还可以用在AC-DC适配器、LED照明驱动上面，将高性价比与实用性完美结合，提供稳定可靠的支持，成为电源管理的得力助手！
