电动车充电器芯片U6119电路识图技巧

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2020-02-05 15:24:08【大中小】

充电器主要的作用是为蓄电池补充电能。它的性能好坏不仅决定充电时间的长短，而且还决定蓄电池的使用寿命。因此，它被称为电动车电气系统的“四大件”之一。那么电动车充电器的电源芯片岂不是更重要，芯片控制着充电器对蓄电池补充电能的关键。

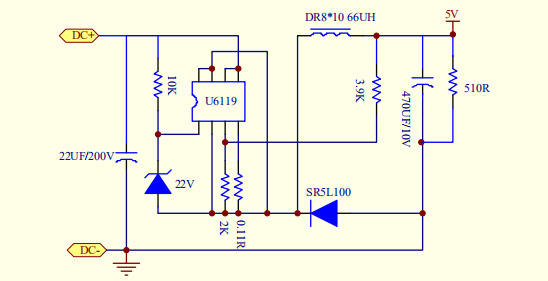

输出5V的电动车充电器芯片的原理图：

电源芯片U6119的主要参数：

1.功率：5-20W

2.输入电压可满足30V-150V

3.转换效率（典型83%）

4.过流、过热、短路保护，自恢复

5.工作温度-40℃～+85℃

6.非隔离与隔离的电路都可满足

7.的性能、超小的体积和高性价比

电源芯片U6119是一款高性准谐振Buck控制器，可提供高精度恒压和恒流输出性能，适用于所有小功率DC-DC降压的应用中。

在恒压输出模式中，该芯片采用多模式工作方式，即调幅控制和调频控制相结合，提高了系统的效率和可靠性。在恒流输出模式中，该芯片采用调频控制方式，同时集成了输入电压和负载电压的恒流补偿。采用该芯片可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，在DC大电流输出时可获得高性能的恒压输出表现。

电源芯片U6119能直接替代LM317、LM7815或电阻型降压线性稳压器，具有高.效率，高集成度，高可靠性等特性，能大大降低整体控制器的温度，使整个系统更可靠工作，降低生产成本。

集成有多种保护功能：VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护(SLP)和VDD箝位等。
