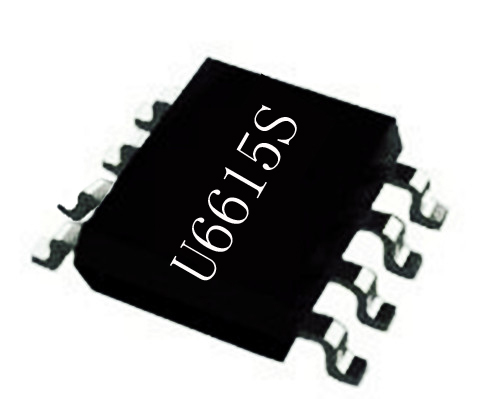

电源ic U6615S输出可做5W、9W、12W、18W
离线反激变换器电源ic U6615S输出规格为5W、9W、12W、18W，应用于PD/QC市场，VDD-40V max18W，特征如下：
* 数字频率洗牌技术进行改进电磁干扰性能。
* 固定65k HzPWM开关频率。
* 低待机功耗(<75米W@230Vac)。
* 软启动，以减少MOSFET VD S应力。
* 低启动电流(<10uA@VCC=12V)。
电源ic U6615S结合了一个专用的电流模式PWM带4A/630V MOSFEET的模式控制器，低待机功率低功耗、低电磁兼容性和低成本。常应用于12W范围内的离线反激变换器输出功率。U6615S集成有多种保护功能：VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (SLP) 和 VDD箝位等。
电源ic U6615S主要特点：
* 集成 650V MOSFET
* ±4% 恒流、恒压精度
* 待机功耗<70mW
* 多模式原边控制方式
* 工作无异音
* 优化的动态响应
* 可调式线损补偿
* 集成线电压和负载电压的恒流补偿
* 集成完善的保护功能

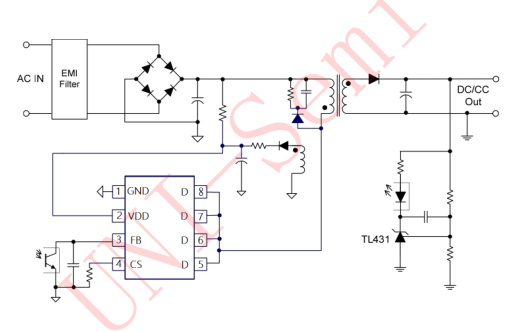

电源ic U6615S引脚说明：
1 脚GND 芯片参考地。
2 脚VDD 芯片供电管脚。
3 脚FB 反馈输入管脚。闭环控制时连接于光电耦合器相连，此脚位电压决定了PWM驱动信号的占空比和CS管脚的关断电压。
4 脚CS 电流采样输入管脚
5、6、7、8 脚D 内置功率 MOSFET 漏极。
