电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直成功。我们更可以应用的计算机软件来进行电路的辅助设计，甚进行虚拟的电路实验，大大提高工作效率。其中，电路图分为有原理图、方框图、装配图和印版图等。

一、原理图

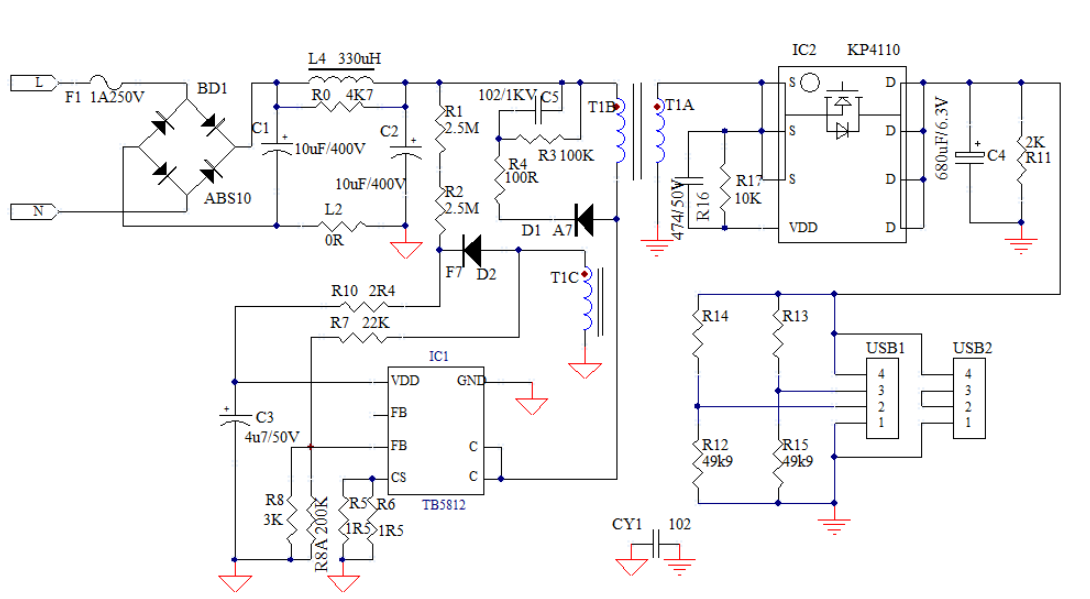

原理图，又被叫做“电原理图”。这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作。原理图就是用来体现电子电路的工作原理的一种电路情况。下图所示就是一个5V2A电源方案的原理图。

TB5812 5V2A的原理图

二、PCB图

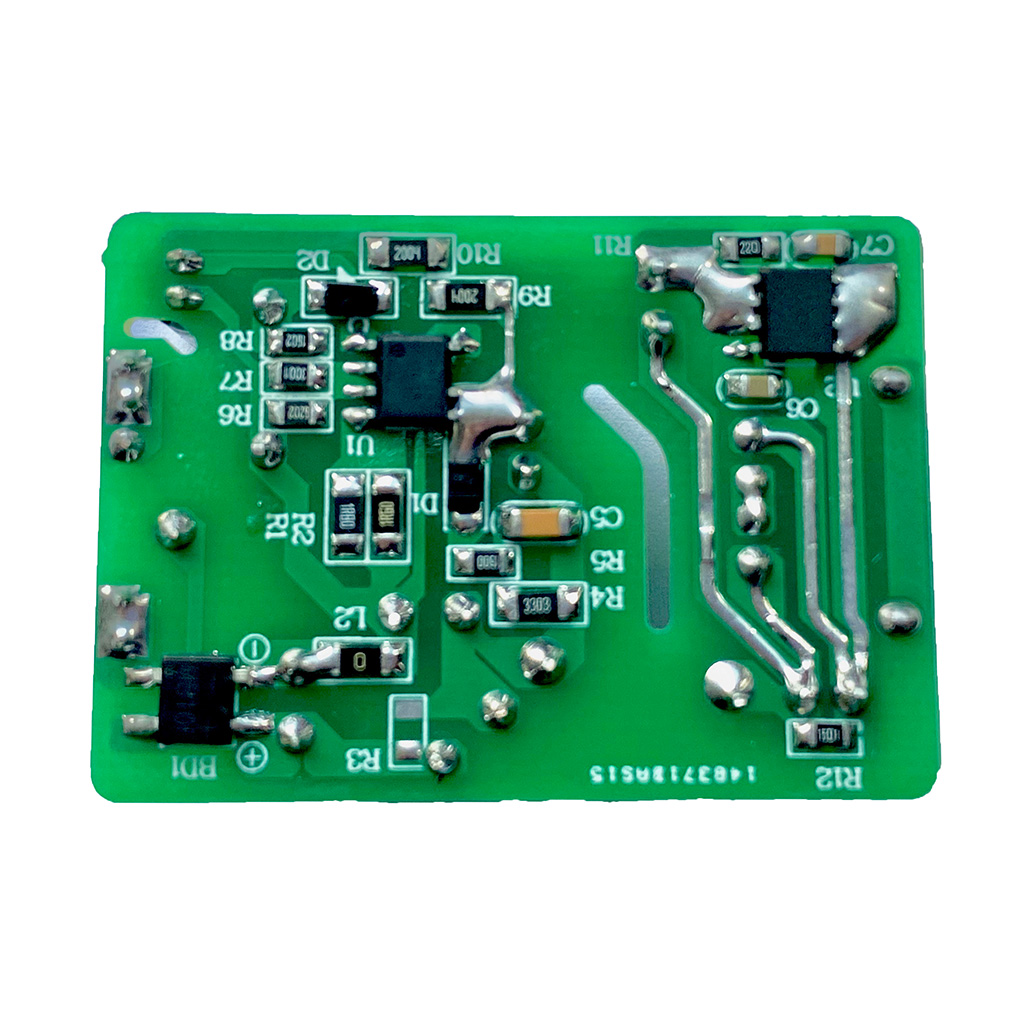

PCB图，是电路板的映射图纸，它详细描绘了电路板的走线，元件的位置等。

5V2A充电器方案..

三、方框图（框图）

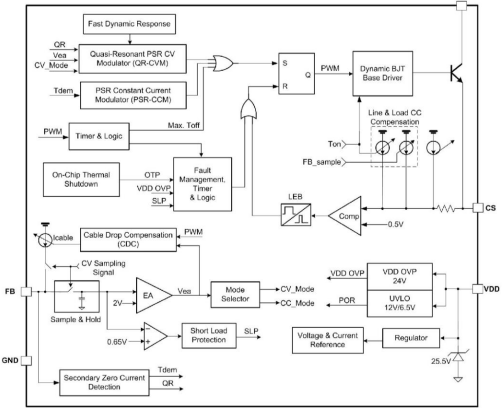

方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说，这也是一种原理图。不过在这种图纸中，除了方框和连线几乎没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们连接方式，而方框图只是简单地将电路安装功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理外，还可以用来作为采集元件、制作电路的依据。下图所示的就是5V2A电路的方框图。
