电源芯片U6101极简电路成功替换昂宝OB2269

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2021-04-20 14:28:52【大中小】

电源芯片U6101结构简单，空间紧凑，输出电流更大，电压更稳定。可以令充电器的电路得到极大的化简。也是昂宝OB2269的最佳替代。

电源芯片U6101的特点：

1. 逐周期电流限制，内置前沿消隐

2. 支持CDM和CCM的原边恒流、副边恒压

3. SEL悬空：副边恒压，输出过载重启

4. SEL接电容：副边恒压、原边恒流，输出过载限流降压

5. ±1%恒压精度，±4%恒流精度

6. 待机功耗＜70mW

7. 满载固定65KHz开关频率，轻载Burst Mode

8. 绿色省电模式工作，优化的环路控制

9. 超低启动和工作电流

10. 集成抖频功能优化EMI

11. 智能保护功能

12. VDD欠压保护、过热保护（OTP）、过载保护（OLP）等

13. 频率可外部编程，并内置频率抖动改善EMI

14. 副边反馈/外驱MOSFET,超低启动电流

15. 管脚浮空保护

16. 内置同步斜率补偿

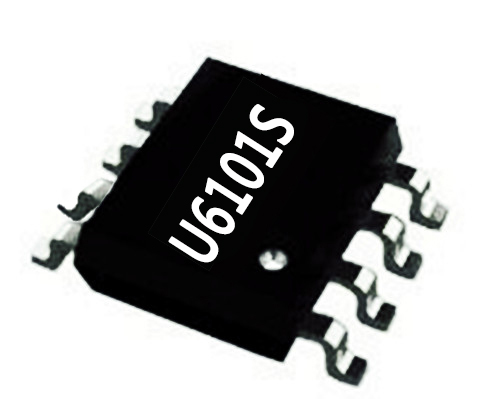

电源芯片U6101选型参考5V-12A~1A、12V-5A~1A，外推MOS，适用于“12V 5A”的充电器。独有的封装脚位U6101S封装SOP-8、U6101D封装 DIP-8，可兼容多种启动供电模式。
