副边15W充电器芯片U6203D效率满足六级能效要求，副边反馈/内置600V 功率MOSFET内置65KHz 工作频率；零OCP恢复间隙控制避免低压启动失败，内置4mS软启动, 管脚浮空保护。

副边15W充电器芯片U6203D工作模式：

1. CC 工作模式：在CC工作状态，U6203D采样FB引脚的信号（由辅助绕组信号通过电阻分压），辅助绕组信号脉宽决定振荡频率。输出电压越高，脉宽越小，同时振荡频率越高，这样可获得恒定的输出电流。

2. 保护控制：U6203D含有丰富的保护功能，包括：逐周期过流保护、过压保护、过温保护、开环保护、输出短路保护、CS电阻开/短路保护、VDD欠压锁定保护功能，并且这些保护具有自恢复模式。

3. CV 工作模式：在CV工作状态，U6203D使用脉冲采样VFB电压，并保持到下个采样点。将采样的电压和VREF_CV基准比较，并放大误差。这个误差值代表负载情况，通过控制开关信号，调节输出电压，使得输出恒定。

4. 高压启动控制：U6203D在启动阶段，采用高压启动技术，芯片启动前2.0mA电流源为内部偏置电路供电并给外部VDD电容充电，快速启动。当VDD电压达到VDDon，芯片开始工作的同时高压启动电路关断；只要VDD电压不低于VDDoff，芯片维持正常工作。启动后，偏置电路通过辅助源供电，同时启动电路只有一路极小的电流，实现低损耗。

副边15W充电器芯片U6203D常被用来替代OB2358，其实还可以替代微盟ME8109、启达CR6228/9、CR5223/5243等等，

1 NC 无连接。引脚没有任何用途，只是限于封装形式。

2 VDD 芯片供电管脚。

3 FB 反馈输入管脚。闭环控制时连接于光电耦合器相连，此脚位电压决定了PWM驱动信号的占空比和CS管脚的关断电压。

4 CS 电流采样输入管脚。

5、6 DRAIN 内置功率MOSFET漏极。

7 GND 芯片参考地。

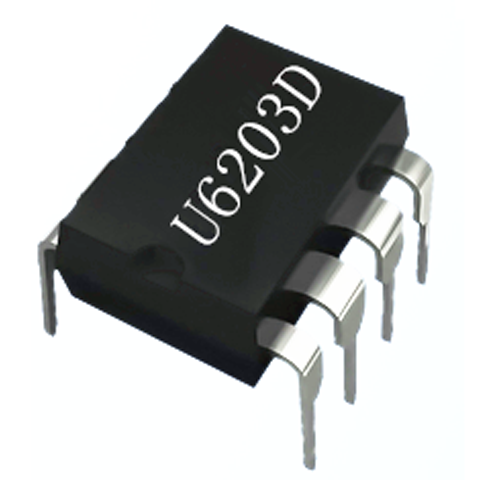

副边15W充电器芯片U6203D采用DIP-7的封装方式，推荐输出5V1.2A/2A/2.5A和12V1A，可应用在控制板系统、充电器、适配器、控制板系统、LED照明驱动电源系统等。
