恒流输出隔离型电源应用中的开关电源芯片U6201
相比于传统的工作在断续模式下的恒流控制的反激电路，开关电源芯片U6201采用了一种更加通用的原边恒流控制技术，可以同时支持变压器在断续模式和连续模式下工作。

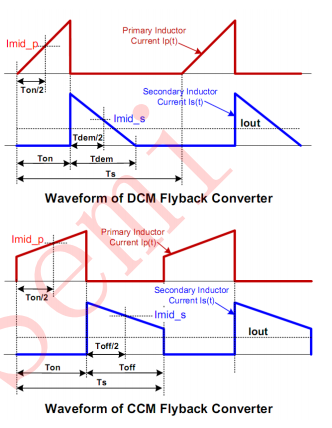

上图分别为反激电路工作在断续模式和连续模式下的关键波形。开关电源芯片U6201通过计算在每个开关周期里副边电感电流或者原边电感电流的平均值以实现对平均输出电流的控制：
其中：
Is(t)---副边电感实时电流、输出二极管实时电流。
Ip(t)---原边电感实时电流。
N---变压器原边与副边绕组匝比。
开关电源芯片U6201是一款采用电流模式控制的反激电源PWM控制器，适用于电机驱动电源、适配器和充电器等场合。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，适用于恒流输出的隔离型电源应用中。
开关电源芯片U6201引脚说明：
1 GND 芯片参考地
2 FB反馈输入管脚。闭环控制时连接于光电耦合器相连，此脚位电压决定了PWM驱动信号的占空比和CS管脚的关断电压
3 SEL功能复用管脚。横流恒压输出应用时，推荐连接典型值为10-47nF电容到GND管脚；恒压输出应用时，此管脚悬空。
4 CS 电流采样输入管脚。
5 VDD 芯片供电管脚。
6 GATE 图腾驱动电路管脚，连接外部MOSFET。
开关电源芯片U6201通过识别启动之初SEL管脚的阻抗来决定工作在何种模式下。当SEL管脚连接电容时（10-47nF），工作在恒流恒压输出模式下；当SEL管脚悬空时，芯片工作在恒压输出模式下。U6201内部具有高精度65kHz开关频率振荡器，且带有抖频功能可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，对于小于40W的应用可以保证小于75mW的待机功耗。
