好物别错过——10W充电器ic U95143
在选择充电器ic时,首先要了解自己的需求:功率多大,原边还是副边,是否需要过认证?不同的应用领域和适用场景有不同的选择。在了解了自己的需求后,接下来需要关注ic厂家品质是否可靠,成本是否合理,方案是否成熟等等。如果您正在选择一款10W充电器ic,那不如直接了解下深圳银联宝科技的U95143,一定会满意而归!

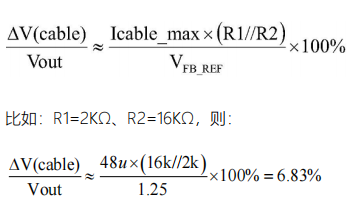

在手机充电器的应用中,电池与充电器之间一般会通过一定长度的电缆相连,由此也将导致输送到电池端的电压产生一定的电压降。在10W充电器ic U95143内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期,而反比与输出功率,所以在电缆上的电压降可以被补偿掉。随着负载功率的降低,在FB上的偏置电压将被提高。通过调节分压电阻R1和R2的阻值可以调节实际补偿量的大小。最大的线损补电压与输出电压基准的比例为:
在10W充电器ic U95143内部,输出电压通过FB管脚实时采样并与欠压保护阈值(典型值0.8V)相比。当采样到的FB电压低于0.8V且持续时间超过38ms时,芯片将进入到短路保护模式和自动重启模式。FB管脚的采样电压还会与过压保护阈值(典型值1.56V)相比,当采样到的FB电压高于1.56V且持续超过3个周期时,芯片将进入到输出过压保护模式和自动重启模式。
10W充电器ic U95143管脚特征:
1 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及 CC 模式输出电流控制。
2 CS 电流采样输入脚。
3 VDD 芯片供电脚。
4 E 内置功率三极管发射极。
5-6 C 内置功率三极管集电极。
7 GND 芯片参考地。
深圳银联宝科技的10W充电器ic U95143是一款高性能、低成本的原边控制功率开关,内置高压功率三极管,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用。U95143的效率性和可靠性已被市场验证,方案成熟齐全,性价比高,值得入手!
