好“芯”分享——LED照明驱动芯片U6217SL
由于LED光源在健康照明领域具备绿色节能、使用寿命长、无频闪等优势,因此健康LED照明未来具有极大发展前景。我们常用的LED照明驱动芯片U6217SL内置环路补偿,省去额外的补偿或滤波电容,提高系统效率优化降频曲线和减小电磁干扰,可实现轻载无异音,分享给大家!

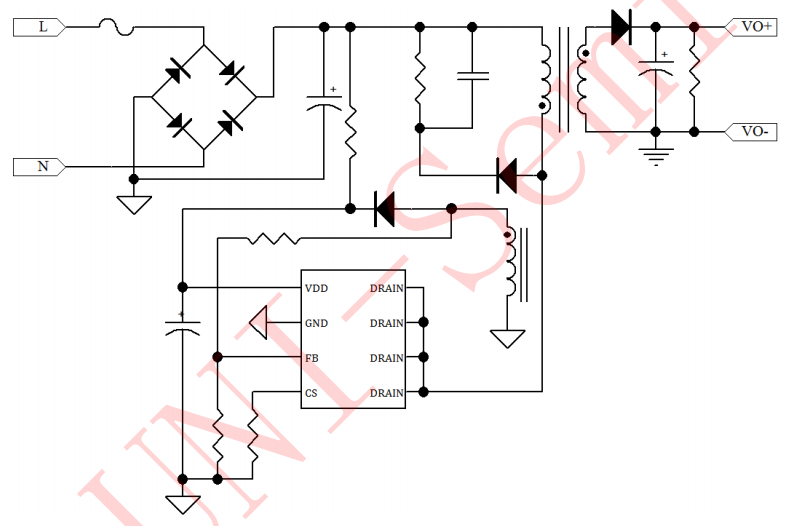

LED照明驱动芯片U6217SL典型功率推荐:
175-265VAC:18W
85-265VAC:15W
封装形式 SOP-8,管脚如下:
1 VDD 芯片供电脚。
2 GND 芯片参考地。
3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及 CC 模式输出电流控制。
4 CS 电流采样输入脚。
5、6、7、8 DRAIN 内置功率 MOSFET 漏极。
LED照明驱动芯片U6217SL主要特点:
&集成 650V MOSFET
&±4% 恒流、恒压精度
&待机功耗<70mW
&多模式原边控制方式
&工作无异音
&优化的动态响应
&可调式线损补偿
&集成线电压和负载电压的恒流补偿
&集成完善的保护功能:
短路保护 (SLP)
过温保护 (OTP)
逐周期限流保护 (OCP)
前沿消隐 (LEB)
管脚悬空保护
VDD 过欠压保护和箝位保护
LED照明驱动芯片U6217SL在芯片开始工作之前,仅消耗典型值为2uA 的启动电流,超低启动电流可以帮助增加启动电阻阻值以达到降低由直流母线流经启动电阻的电流和待机功耗的目的。当VDD 电压超过开启电压(典型值 16.3V), U6217SL 开始工作并且芯片工作电流上升到 1mA(典型值)。之后 VDD 电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中,U6217SL 的工作电流便进一步降低到 0.5mA(典型值),以帮助降低系统待机功耗。高效又可靠,值得入手!
