iPhone 的USB PD芯片是何方神圣呢?
在iPhone 8和iPhone X推出之后,iPhone的用户其实也是可以实现快速充电的(不过苹果给配的依旧是祖传的5V/1A充电器),其中的秘密就在于一个名叫PD的快充协议。那么这个PD快充是何方神圣呢?
PD快充协议是什么 PD的全名应该叫做USB Power Delivery Specification,是USB的标准化组织推出的一个快速充电的标准。这个快充标准已经运行了有几年的时间,USB PD目前已经到了3.0的版本,我们现在谈到的PD快充通常就是指PS 3.0。像iPhone 8和iPhone X就是支持PD3.0协议的。

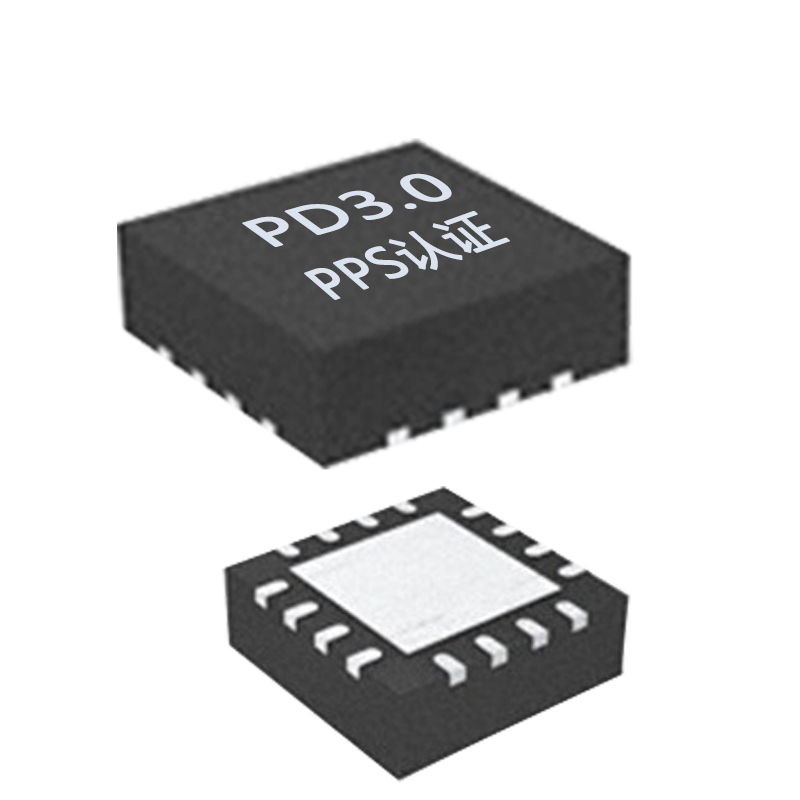

iPhone 8和iPhone X的USB PD芯片采用银联宝科技的,是一款高度集成的USB供电(PD)控制器,支持USB PD 3.0可编程电源(PPS)规范以及Qualcomm®Quick ChargeTM 4或Quick Charge 4+技术,专为USB Type-C下行流端口(源)充电而设计 电源适配器,壁式充电器,车载充电器,配电盘,移动电源等应用。
该USB PD芯片通过集成USB PD基带PHY,C型检测,并联稳压器,电压和电流监控器以及阻塞MOSFET的控制电路以及一个8位MCU来大限度地减少外部组件,从而实现小尺寸和低BOM成本。 它支持3V30V的宽工作电压范围,而无需外部LDO。 提供了一个多时间可编程(MTP)ROM,用于存储程序代码和用户配置数据。
银联宝科技USB PD芯片主要的特点:
1.USBType-C下行接口(源)
2.USBPower Delivery版本3.0,Ver。 1.1基带通信
3.内置并联稳压器并支持3V20V VBUS输出
4.fine提供微调以稍微增加电压
5.恒压,恒定电流
6.可编程的过压保护(OVP),欠压保护(UVP),过流保护(OCP)和过热保护(OTP)
7.低压侧输出电流分流监控器
8.电池充电规范,修订版1.2(BC1.2)专用充电端口(DCP),快速充电4和快速充电4+
9.支持快速充电协议和智能充电协议
10.支持MIPI®电池接口V1.1(BIF)
11.10位ADC,用于电压和电流监控,8位MCU
12.ments实现Power Delivery消息协议和设备策略
13.VBUS输出控制,电源保护,外部阻断MOSFET控制
14.内置放电MOS,内部RC振荡器,内部VDD稳压器
15通用I / O,串行接口:UART,支持省电模式
16.工作电压范围:3V?30V,工作温度范围:-20°C?+ 105°C
17.封装:16引脚QFN,14引脚SOP
iPhone 的USB PD芯片就是银联宝科技的一款芯片,现在知道是何方神圣了吧。如果你想要更多的资料参考,请联系。
