随着消费电子产品功能的增加，电子产品除了耗电量增加，需要支持的电压数量也变多，因此芯片厂商需要不断推出功能更复杂、效率更高、体积更小的开关电源芯片。今天给小伙伴们介绍这颗RCC 和线性电源替代、以及AC/DC适配器、LED 照明，经常会使用到的开关电源芯片SF6771SLGT！

SF6771

开关电源芯片SF6771SLGT采用专利的 super-QR/PSRTM 控制，结合了原边反馈和准谐振控制，可以实现高效率和优异的EMI性能。SF6771SLGT集成线损补偿，从而实现了优异的 CV性能。芯片还集成软启动以减小启动时的电流应力。在小功率场合，能够满足六级能效标准。

开关电源芯片SF6771SLGT集成了诸多保护功能，包括VDD欠压保护，VDD过压保护，输出过压/短路保护，软启动，逐周期过流保护，管脚浮空保护，VDD和GATE最高电压钳位等。

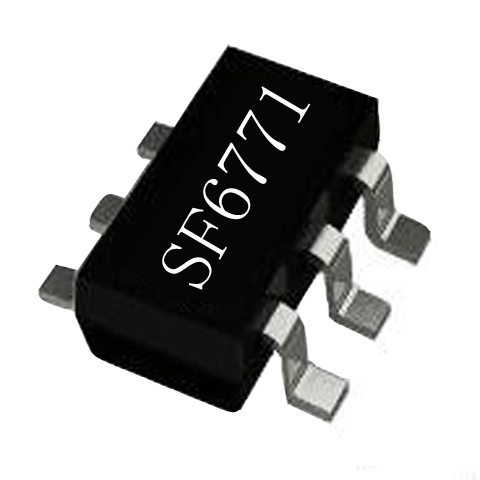

开关电源芯片SF6771SLGT封装形式SOT23-6：

1 GND P 芯片地。

2 GATE O 外部 MOS 驱动脚。

3 CS I 电流检测脚。

4 CC O 恒流 CC 环路补偿脚，此脚外结一个对 GND 的电容实现恒流CC控制。

5 FB I 系统反馈脚，检测辅助绕组电压。通过此脚电压实现对输出的恒压CV和恒流CC控制。

6 VDD P 芯片电源。

消费电子对小功率开关电源芯片的需求，以及5G、物联网、智能电表、电动汽车、智能照明等新兴应用领域的新需求共同推动开关电源芯片行业的成长加速。携手深圳银联宝科技，一起开“芯”向未来！
