开关电源芯片U6101S、U6101D不同封装匹配不同需求

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2024-08-30 10:14:50【大中小】

12V5A的充电器副边75W开关电源芯片U6101D，封装DIP-8，可兼容多种启动供电模式。同样适用于12V5A充电器的开关电源芯片U6101S封装SOP-8。结构简单，空间紧凑，输出电流大，电压更稳定。可以令充电器的电路得到极大的化简。

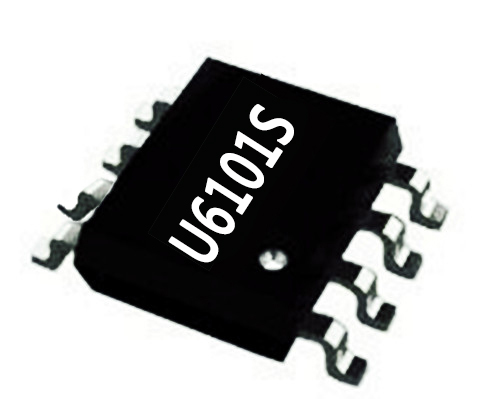

U6101S

开关电源芯片U6101S的特点：

1. 逐周期电流限制，内置前沿消隐

2. 支持CDM和CCM的原边恒流、副边恒压

SEL悬空：副边恒压，输出过载重启

SEL接电容：副边恒压、原边恒流，输出过载限流降压

3. ±1%恒压精度，±4%恒流精度

4. 待机功耗＜70mW

5. 满载固定65KHz开关频率，轻载Burst Mode

6. 绿色省电模式工作，优化的环路控制

7. 超低启动和工作电流

8. 集成抖频功能优化EMI

9. 智能保护功能

10. VDD欠压保护、过热保护（OTP）、过载保护（OLP）等

11. 频率可外部编程，并内置频率抖动改善EMI

12. 副边反馈/外驱MOSFET，超低启动电流

13. 管脚浮空保护

14. 内置同步斜率补偿

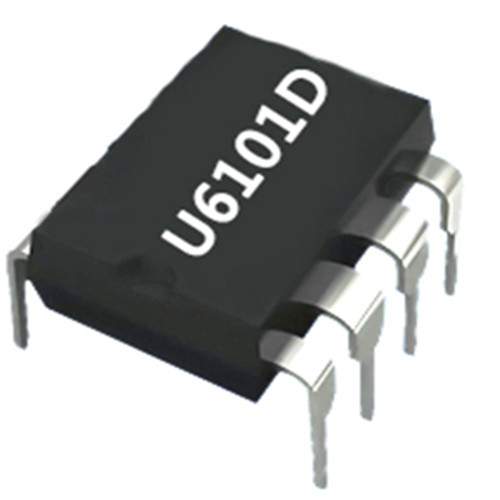

U6101D

友恩开关电源芯片选型多样化，在不同的应用场景，根据小伙伴们自己的需求，可匹配不同的芯片，总有一款适合你！
