开关电源芯片U6113的工作电流典型值为 140uA。如此低的工作电流降低了对于 VDD 电容大小的要求，同时也可以帮助系统获得更高的效率。

开关电源芯片U6113在同一块晶元上同时集成了高压功率MOSFET 和控制器。U6113 内部高度集成的高精度恒流控制电路和完备的保护功能使其适用于 LED 照明的应用中，是带有准谐振式的降压型功率开关器。

开关电源芯片U6113集成有高压启动电路和无需辅助绕组的电感电流过零检测电路，利用此功能，系统工作在准谐振模式下并且最大程度地简化了系统的设计。集成有完备的保护功能以保障系统安全可靠的运行，如 VDD 欠压保护功能、逐周期电流限制、过热保护、LED 开路和短路保护等。

开关电源芯片U6113应用LED 照明驱动：

#在 40V LED 输出电压下：

175~265VAC：120mA

85~265VAC：100mA

#在 60V LED 输出电压下：

175~265VAC:100mA

85~265VAC：90mA

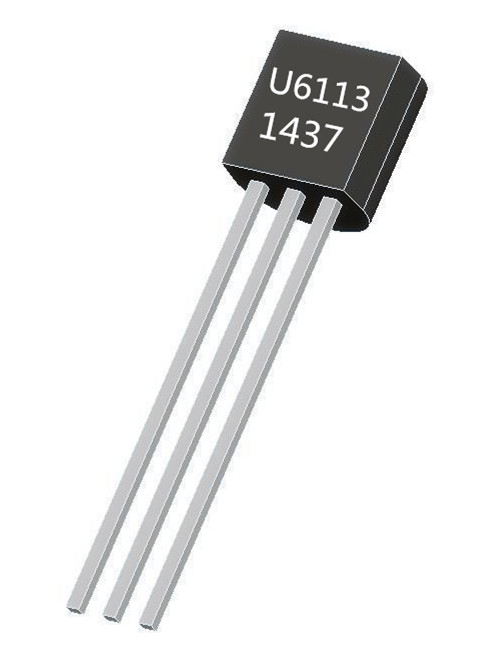

开关电源芯片U6113极简封装TO-92，各引脚功能描述：

1 脚Drain 内部功率 MOSFET 漏极。

2 脚CS 芯片地，也用作电感峰值电流控制脚。

3 脚VDD 芯片电源供电。

开关电源芯片U6113设计的软驱动结构的驱动电路优化了系统的 EMI 性能，让芯片可以连续稳定地工作。
