LED驱动电源业务正逐渐成为各大巨头的角逐之地，发展势头越来越猛。友恩LED驱动电源IC U6113是一款降压型准谐振式开关芯片，系统设计得到了最大简化。

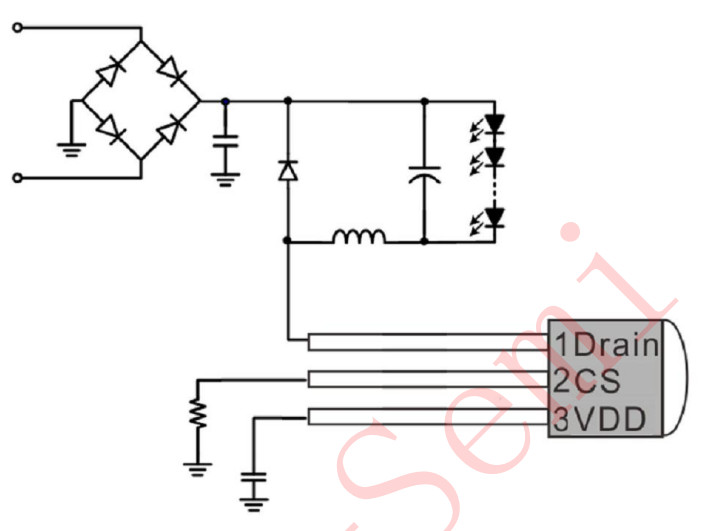

U6113应用图

LED驱动电源IC U6113主要特点：

1、内部集成 550V 高压 MOSFET

2、±4% 恒流精度

3、超低 VDD 工作电流

4、准谐振工作模式提高系统效率

5、无需辅助绕组

6、集成式高压电流源提高启动速度

7、集成式线电压补偿优化调整率

8、集成式过热功率补偿

9、内部保护功能：

LED 开路和短路保护

芯片过热保护

逐周期电流限制

前沿消隐

脚位悬空保护

VDD 脚欠压保护

LED驱动电源IC U6113应用：

#在 40V LED 输出电压下：

175~265VAC：120mA

85~265VAC：100mA

#在 60V LED 输出电压下：

175~265VAC:100mA

85~265VAC：90mA

LED驱动电源IC U6113极简封装TO-92，脚位功能如下：

1 Drain 内部功率 MOSFET 漏极。

2 CS 芯片地，也用作电感峰值电流控制脚。

3 VDD 芯片电源供电。

未来的LED驱动电源将会朝着稳定安全、高效率、高度集成化小体积的趋势发展。LED驱动电源IC U6113与你一起关注行业发展。
