led驱动芯片，也叫led驱动电路，由于led是特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。在组成电路正常工作后，通过后面电流检测电阻上检测led的电流而得到的电压反馈到芯片，控制内部的PWM占空比，以适应led自身特性变化而引起的电流、电压波动，使led得到的电流保持恒定。led驱动芯片 U6116是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于LED 照明驱动应用中。

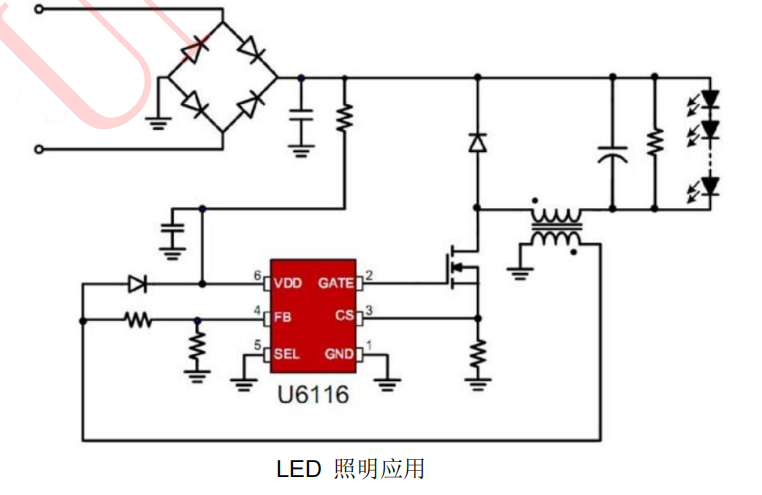

led驱动芯片 U6116支持准谐振降压型LED恒流、恒压输出应用，仅需将SEL管脚短接到GND管脚即可。在恒压输出模式中，U6116采用多模式工作方式，即调幅控制(AM)和调频控制(FM)相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用U6116可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。

led驱动芯片 U6116脚位描述：

1 GND 芯片参考地。

2 GATE 外部 MOSFET 驱动管脚。

3 CS 电流采样输入脚。

4 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。

5 SEL降压型或反激型拓扑配置管脚。SEL悬空，反激原边控制；SEL短接至GND，准谐振降压型控制.

6 VDD 芯片供电管脚。

在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。led驱动芯片 U6116内部CV电压采样时序以及关键波形。随着副边电流的续流到零，存在着副边续流二极管导通压降VF的降低过程。为了通过辅助绕组获得高精确的输出电压信息，芯片内的恒压采样模块屏蔽了由于漏感导致的关断时刻的电压振荡。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度的恒压输出。芯片内部恒压输出基准为高精度的2V。

在恒压采样过程中，led驱动芯片 U6116内部有一可变电流源从FB管脚流出用作线损补偿，由此将在FB波形上产生一电压阶梯。当系统进入到过载模式后，随着输出电压的降低FB电压将降低至内部输出电压基准2V以下，之后芯片也将自动进入到恒流输出模式中。U6116 同时集成有多种保护功能：VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (SLP) 和 VDD 箝位等。
