今天介绍的LED照明驱动电源芯片U6217，是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。集成有多种保护功能：VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护(SLP)和VDD箝位等。

LED照明驱动电源芯片U6217管脚名称如下：

1 VDD 芯片供电脚。

2 GND 芯片参考地。

3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。

4 CS 电流采样输入脚。

5、6、7、8 DRAIN 内置功率MOSFET漏极。

在恒压输出模式中，LED照明驱动电源芯片U6217采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用U6217可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。典型功率推荐：

● U6217SL —— 175-265VAC：18W   85-265VAC：15W

● U6217SM——175-265VAC：24W   85-265VAC：18W

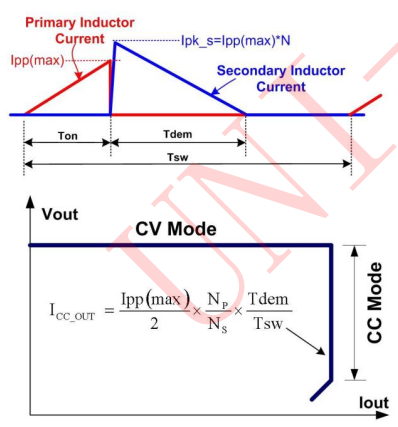

LED照明驱动电源芯片U6217利用FB管脚电压和CS管脚电压的时序关系，可以实现高精度的恒流输出控制。如图所示，在恒压输出模式当系统输出功率增加且接近恒流输出控制点时，原边电感电流达到其最大值。

如图所示，原边电感电流、变压器匝比、副边消磁时间（Tdem）和开关周期时间（Tsw）决定了副边平均输出电流。如果忽略漏感的影响，副边平均输出电流的公式在图已示。当输出电流达到原边恒流控制模块的输出基准时，芯片将进入调频工作模式中，无论输出电压低于恒压输出基准或者具体如何，只要VDD电压不低于其关断电压芯片将持续工作。在U6217内部，在恒流输出模式中消磁时间Tdem与开关周期Tsw的比例被严格控制为1/2。
