耐用、实惠的电源管理芯片U6513BS

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2022-10-10 10:03:02【大中小】

芯片概念股震荡反弹，多只芯片概念股盘中出现大涨，部分个股盘中一度涨停。不知道是否又会拉动一波芯片价格的上涨。深圳银联宝科技手机充电器电源管理芯片U6513BS ，耐用实惠，推荐给大家！

6513

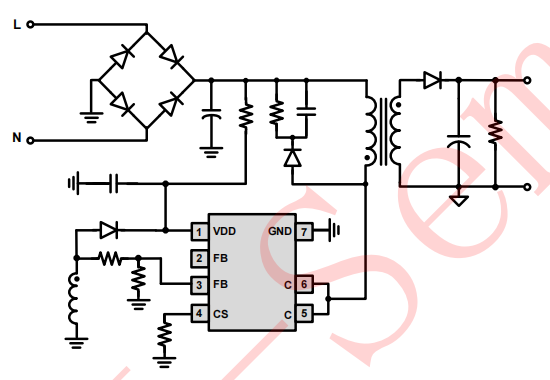

U6513BS 电源管理芯片管脚功能：

1 VDD 芯片供电脚。

2、3 FB 系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚，用于CV 模式输出电压控制及 CC 模式输出电流控制。

4 CS 电流采样输入脚。

5-6 C 内置功率三极管集电极。

7 GND 芯片参考地。

U6513BS 电源管理芯片主要特点：

▲ 内置超高压功率 BTJ

▲ 谷底开通、原边控制、系统效率高

▲ 多模式原边控制方式

▲ 优异的动态响应

▲ 集成动态三极管驱动电路

▲ 工作无异音

▲ 优化的 EMI 性能

▲ 恒流、恒压调整率小于 ±5%

▲ 超低待机功耗 <30mW

▲ CV 模式可编程输出线压降补偿

▲ 内置完善的保护功能： n 输出短路保护 (FB SLP)

▲ 逐周期限流保护（OCP)

▲ 前沿消隐 (LEB)

▲ 芯片过温保护 (OTP)

▲ VDD 过压、欠压和箝位保护

▲ 输出过压保护功能 (FB OVP)

▲ SOP-7 封装

U6513BS 电源管理芯片搭配同步整流芯片U7710，成就经典5V2A低成本电源方案。待机空耗低，体积小；性能稳定性高，寿命长；和市场上同类型的电源方案相比成本优势更加明显！
