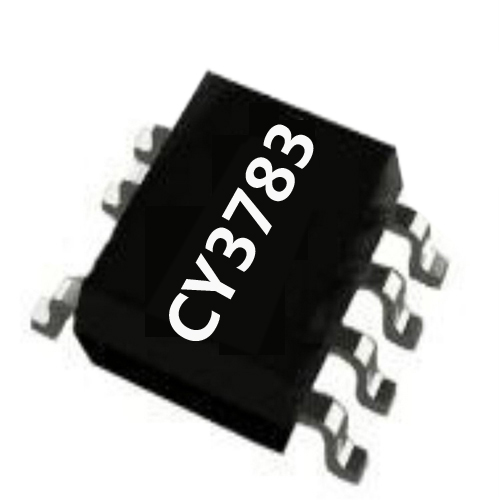

PFM+PWM 电源控制器高性能LED照明ic CY3783A
LED照明ic CY3783A具有出色的恒压控制精度。在恒压工作时，芯片采用 PWM+PFM 的控制方式，调整不同输出负载时系统的工作频率，以及单周期的峰值电流大小，从而调整输出功率使输出电压保持恒定。其内置功率BJT，可用于10W以内的离线式开关电源产品。
LED照明ic CY3783A引脚功能说明：
1 VFB I 系统反馈管脚，根据辅助绕组的反激电源，在CC模式或CV模式下调节输出电压和输出电流。
2 CS O 内置功率 BJT 发射极。
3 VDD P IC 的电源管脚。
4 E O 内置功率 BJT 发射极。
5、6 HV O 内置功率 BJT 集电极。
7 GND P IC接地管脚。
LED照明ic CY3783A的启动电流非常小，所以在芯片开启前，系统可以以较小的功率就可以使芯片开启。当芯片VDD电压上升到开启阈值VDDON时，芯片开启，产生内部使能信号，使能内部功能模块，从而控制系统进行工作。在芯片开启后，如VDD电压下掉至关闭阈值 VDDOFF时，芯片欠压保护，关闭内部使能信号并停止工作。一旦VDD达到开启阈值VDDON，为保证输出快速建立，芯片会控制初级峰值电流保持最大，直到输出电压建立到欠压保护阈值以上，芯片推出快速启动模式。
同时，LED照明ic CY3783A还内置了输入线电压补偿以及输出线缆补偿，从而可以获得更好的电压和电流调整率。CY3783A内置了大量的补偿以及保护功能，从而简化了外围电路，利于PCB布局及EMI设计，提高了方案的可靠性，降低了方案成本。
LED照明ic CY3783A采用可变驱动电流的方式驱动功率开关管工作，以实现更低的开关损耗和导通损耗来提升效率，并优化开关电压电流尖峰实现更有的EMI效果。随着初级峰值电流的变化，功率三极管基极驱动电流从20mA到46mA线性变化。
