手机常用的快充QC3.0协议IC，你了解多少呢？
QC3.0是QC2.0的升级版，大改进是QC3.0支持输出电压为0.2V变量为一档进行变化。QC2.0只支持四组固定的电压输出，而QC3.0支持输出电压在3.6V到20V。
同样QC3.0协议也有ClassA和ClassB，ClassA标准的QC3.0支持输出电压在3.6V12V变化，ClassB标准的QC3.0支持输出电压在3.6V20V变化，同样市场上的充电器、充电宝都是以ClassA标准为主的。
今天小编给大家推荐一款手机常用的快充QC3.0协议IC U2601是一款 USB 端口快速充电协议控制芯片。智能识别多种快速充电协议，对手机等受电设备进行快速充电。U2601根据受电设备发送的电压请求能够精确的调整VBUS 输出电压，从而实现快速充电。
快充QC3.0协议IC U2601在调整 5V 输出电压前会自动检测连接的设备是否支持苹果快充协议。如果支持，苹果设备会以大电流充电。如果不支持，会接着检测是否支持调压快充协议。如果连接的设备不支持调压快充协议，U2601 将禁止输出电压调整，并配置供电设备为 USB DCP，确保受电设备并获取大电流充电。如果支持调压快充协议，则开始接受请求指令进行输出电压的调整。
U2601 可通过 QC_EN 开启或关闭高压快充功能，使得应用更灵活。 采用 SOT23-6 封装。

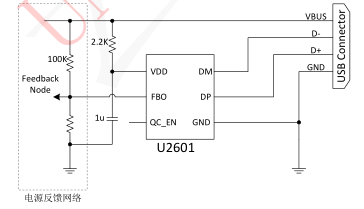

脚位分析：
1脚DP USB正数据线。
2脚GND地线接地。
3脚FB反馈输出。电流源/灌电流输出。
4脚QC_EN 不同状态时有不同的功能。HIGH启用快速充电（1），响应电压为3.6V?12V；H-Z还启用快速充电，在2601F中响应电压为3.6V?9V，而在2601Q中为3.6V?12V;LOW禁用快速充电。
5脚VDD 电源。
6脚DM USB负极数据线。
以上都只是简单介绍一下手机常用的快充QC3.0协议IC U2601的知识，想深入了解更多资料可联系银联宝科技要资料。
同样QC3.0协议也有ClassA和ClassB，ClassA标准的QC3.0支持输出电压在3.6V12V变化，ClassB标准的QC3.0支持输出电压在3.6V20V变化，同样市场上的充电器、充电宝都是以ClassA标准为主的。
今天小编给大家推荐一款手机常用的快充QC3.0协议IC U2601是一款 USB 端口快速充电协议控制芯片。智能识别多种快速充电协议，对手机等受电设备进行快速充电。U2601根据受电设备发送的电压请求能够精确的调整VBUS 输出电压，从而实现快速充电。
快充QC3.0协议IC U2601在调整 5V 输出电压前会自动检测连接的设备是否支持苹果快充协议。如果支持，苹果设备会以大电流充电。如果不支持，会接着检测是否支持调压快充协议。如果连接的设备不支持调压快充协议，U2601 将禁止输出电压调整，并配置供电设备为 USB DCP，确保受电设备并获取大电流充电。如果支持调压快充协议，则开始接受请求指令进行输出电压的调整。
U2601 可通过 QC_EN 开启或关闭高压快充功能，使得应用更灵活。 采用 SOT23-6 封装。
脚位分析：
1脚DP USB正数据线。
2脚GND地线接地。
3脚FB反馈输出。电流源/灌电流输出。
4脚QC_EN 不同状态时有不同的功能。HIGH启用快速充电（1），响应电压为3.6V?12V；H-Z还启用快速充电，在2601F中响应电压为3.6V?9V，而在2601Q中为3.6V?12V;LOW禁用快速充电。
5脚VDD 电源。
6脚DM USB负极数据线。
以上都只是简单介绍一下手机常用的快充QC3.0协议IC U2601的知识，想深入了解更多资料可联系银联宝科技要资料。
