同步整流IC U7710 & U7711 双双来袭

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2022-01-07 14:23:02【大中小】

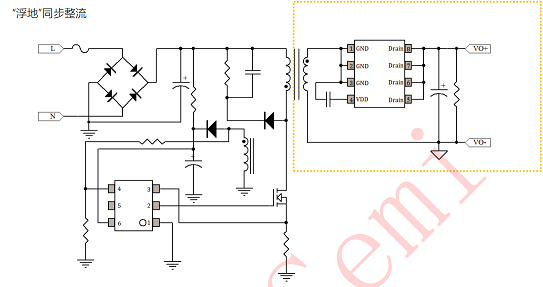

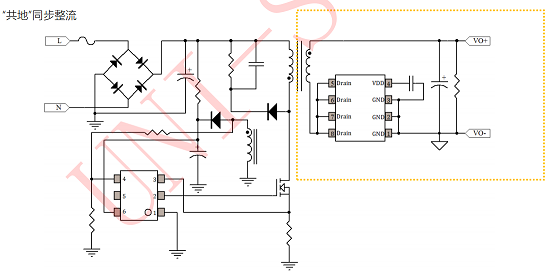

同步整流IC U7710 & U7711支持“浮地”和“共地”同步整流两种架构，同时支持系统断续工作模式 (DCM) 和准谐振工作模式 (QR)。

1641536862(1)

同步整流IC U7710 & U7711内置 VDD 高压供电模块，无需 VDD 辅助绕组供电，降低了系统成本。内部集成有 VDD 欠压保护功能和 VDD 电压钳位。内置超低导通阻抗功率 MOSFET 以提升系统效率。

1641536878(1)

同步整流IC U7710 & U7711主要特点：

● 反激拓扑副边同步整流功率开关

● 支持“浮地”和“共地”同步整流两种拓扑

● 支持断续工作模式 (DCM) 和准谐振工作模式(QR)

● <300uA 超低静态电流

● 内置 VDD 高压供电模块，无需 VDD 辅助绕组供电

● 内置 40V 功率 MOSFET

● 内部集成保护：

? VDD 欠压保护 (UVLO)

? VDD 电压钳位 (>5mA 钳位电流)

● 封装信息 SOP-8

同步整流IC U7710 & U7711管脚名称:

● 1\2\3 GND P IC 参考地，同时也是内部功率 MOSFET 的源极

● 4 P IC 供电脚，推荐使用 0.1uF 瓷片电容

● 5\6\7\8 Drain I 内置功率 MOSFET 漏极

同步整流IC U7710 & U7711可以让反激变换器、充电器大放异彩，双双来袭，小伙伴们接招吧！
