同步整流芯片CY7700A损耗低效率高

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2022-04-11 14:51:52【大中小】

同步整流芯片CY7700A是一款应用于开关电源系统的，高性能的同步整流电路。CY7700A集成高性能的同步整流控制器和低导通阻抗的功率管，来取代传统反激转换器系统中的肖特基二极管，可以减少热损耗，增大输出电流能力并提高效率。

同步整流芯片CY7700A提供齐全的保护功能，提高系统的可靠性。主要特点有：

■ 内置 17mΩ 40V Trench MOSFET

■ 支持CCM,DCM和QR工作模式的反激式变换器

■ 精确的同步功率管VDS电压检测

■ 最高工作频率100KHz

■ 空载及轻载时今入绿色工作模式

■ SOP8封装

同步整流芯片CY7700A应用领域：

■ AC/DC 适配器

■ 手机充电器

■ 低压大电流整流

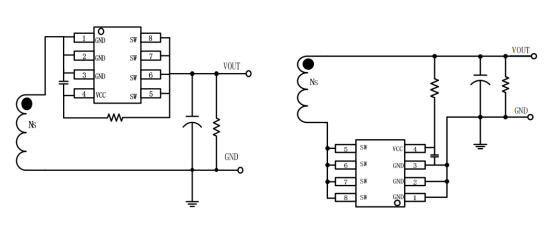

1649660137(1)

同步整流芯片CY7700A脚位功能说明：

1、2、3 GND 地脚

4 VCC脚输入芯片电源

5、6、7、8 SW脚输入内置功率管的漏端

同步整流芯片CY7700A是一个应用于开关电源系统的高性能同步整流电路，此电路用来取代反激变换器中的肖特基二极管，可以提高效率，降低温度损耗。CY7700A可支持CCM、DCM和QR工作模式，满足快充、适配器系统。其供电方式是通过系统输出直接供电。
