开关电源芯片在我们生活中开始办理着越来越重要的角色，充斥着我们生活的每一个角落，无论是各种数码产品的充电器，还是我们生活所必备的电子产品。今天就让我来为大家介绍一下这个老朋友开关电源芯片：

一、开关电源的电路组成：

     开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

二、输入电路的原理及常见电路：

     ① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的非常小，后级电路可正常工作。  ③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。

三、功率变换电路：

     1、MOS管的工作原理：目前应用广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

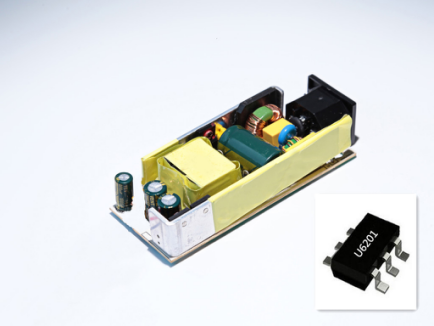

60W系列 12V5A能效六级方案
