WiFi智能插座上控制电路中，我们常常用到5V和12V电压，相应的降压芯片有很多选择。比如U6110/TB121X，但是此类芯片的输出电流比较低，一般不超过1A，如果我们需要用到250MA的情况下，选择U6110；如果用到700MA，选择TB121X。

近有个项目就碰到类似的情况，要用到2路5V电源，每路输出功率达到5W，U6315+U7710显然就不合适了。网上查一下资料，输入电压范围是90-264VDC，输出电流可达2A，可以适应大部分的WIFI插座加2USB的应用。

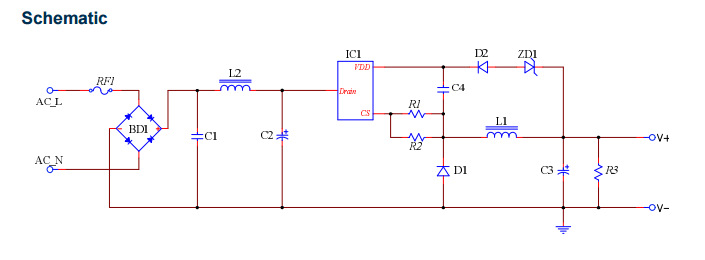

下面是5V250MA的典型电路：

电源芯片U6110结合500V功率MOSFET，单芯片的开/关PWM控制器。这个IC可实现高精度5V默认值，通用交流输入输出。在PWM的开关频率固定在31khz。该集成电路内置绿色模式控制。对于轻量和零负荷，可以实现待机功率小于50mW。

非隔离AC-DC电源芯片降压电路，采用BUCK拓扑结构，常见于小家电控制板电源以及工业控制电源供电。其典型电路规格包含5V/0.25A、12V/0.25A和24V/0.25A等，满足六级能效要求。

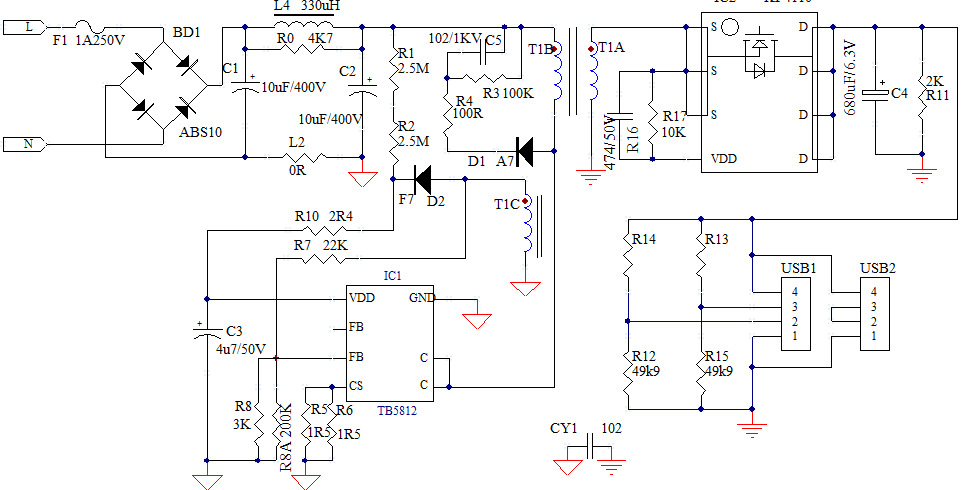

下面是5V2A的WIFI插座加2USB应用电路：

因为U6315是做5V2A的WIFI插座加2USB应用+U7710同步整流芯片。

电源芯片U6315是原边反馈芯片，外围元件少，比较简单，内部集成了700V高雪崩能力的功率BJT。该芯片采用多模式加QR控制，调幅控制和调频控制相结合，提高系统的效率和可靠性。恒流流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用该芯片可以工作无异音，同时保证优异的动态性能。

同步整流芯片U7710是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置导通阻抗功率 MOSFET 以提升系统效率。U7710支持“浮地”和“共地”同步整流两种架构， 同时支持系统断续工作模式 (DCM) 和准谐振工作模式 (QR)。

U7710内置 VDD 高压供电模块，无需 VDD 辅助绕组供电，降低了系统成本。内部集成有 VDD 欠压保护功能和 VDD 电压钳位。
