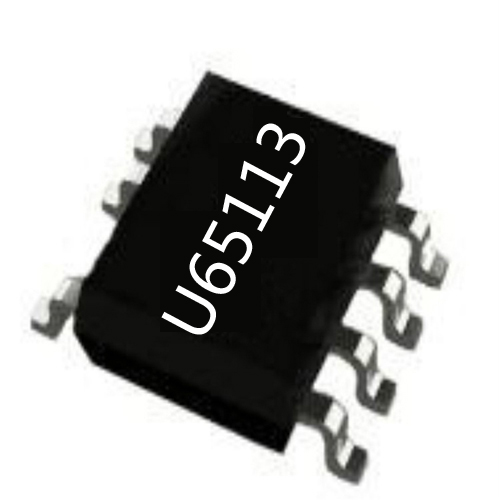

银联宝友恩U65113开关电源芯片是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。采用 U65113 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。

银联宝友恩U65113开关电源芯片主要特点：

① 工作无异音

② 优化的 EMI 性能

③ 恒流、恒压调整率小于 ±5%

④ 待机功耗 <30mW

⑤ CV 模式可编程输出线压降补偿

⑥ 内置完善的保护功能：

⑦ 输出短路保护 (FB SLP)

⑧ 逐周期限流保护（OCP)

⑨ 前沿消隐 (LEB)

⑩ 芯片过温保护 (OTP)

? VDD 过压、欠压和箝位保护

? 输出过压保护功能 (FB OVP)

? SOP-7 封装

? 内置超高压功率BTJ

? 谷底开通、原边控制、系统效率高

? 多模式原边控制方式

? 优异的动态响应

? 集成动态三极管驱动电路

银联宝友恩U65113开关电源芯片集成有多种保护功能：如 VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护(OCP)、短路保护 (FB SLP)、输出过压保护 (FB OVP)、过热保护 (OTP) 和 VDD 箝位等。

银联宝友恩U65113开关电源芯片还集成有电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 开路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路等故障条件下均能实现保护。

① 银联宝友恩U65113开关电源芯片应用领域：手机充电器、AC/DC 电源适配器

② 典型功率推荐（85-265Vac）：U65113：5W
