对于电子行业的电子产品有很多，不同的电子部分又有不同的使用要求，像开关电源芯片，电管理芯片，LED驱动芯片等，电子元器件在使用上总是有需要检测的时候，那么自然少不了万用表的使用。作为肖特基二极管也是一样。但是肖特基二极管和普通的二极管也相差不大，可检测却有玄机哦，一起来看看银联宝科技电源管理芯片厂家的推荐了。

               银联宝科技电源管理芯片厂家看来肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

      肖特基二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。显着的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

      与以PN结为基础的二极管相比，肖特基二极管具有正向压降低、反向恢复时间很短（10~40ns)的优点。缺点在于反向耐压较低，一般低于150V，而且反向漏电流较大，所以肖特基二极管多用于低电压大电流和开关二极管场合。

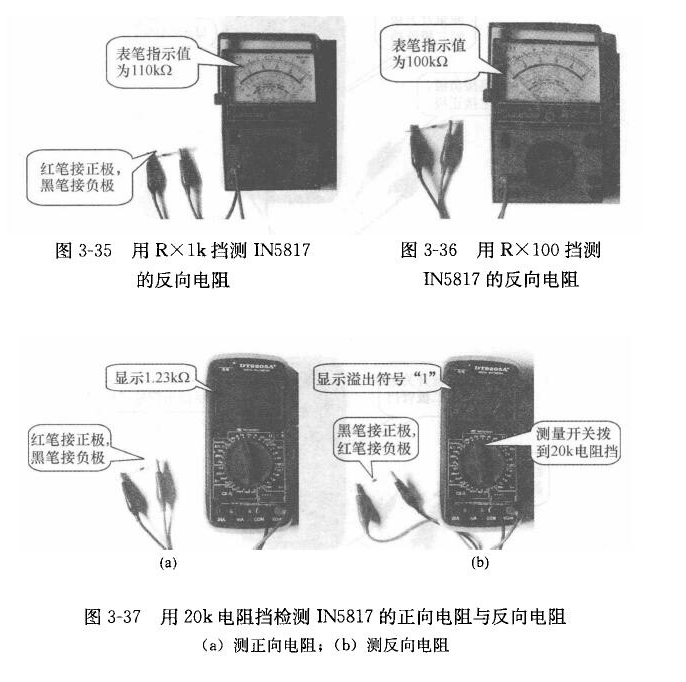

用指针式万用表检测IN5817型肖特基二极管的正、反向电阻，如图3-33、图3-34、图3-35、图3-36所示，图3-33中实测正向电阻为a75kΩ，图3-34中实测正向电阻为150Ω。图3-35中所测得的反向电阻为110kΩ，图3-36中所测得的反向电阻为100kΩ。

          银联宝科技在检测肖特基二极管时使用的是海地牌的指针万用表，就以这款万用表为例给大家介绍一下肖特基二极管的检测吧！

                用海地牌9205A+型数字式万用表二极管挡检测IN5817型肖特基二极管时，用红表笔接管子正极、黑表笔接负极时，显示管子的导通电压值，如图3-38所示；调换表笔，肖特基二极管不导通，显示溢出符号“1”，如图3-39所示。

用海地牌9205A+型数字式万用表二极管挡检测SR160型肖特基二极管时，用红表笔接管子正极、黑表笔接负极时，显示管子的导通电压值，如图3-40所示；调换表笔，肖特基二极管不导通，显示溢出符号“1”，如图3-41所示。

      以上就是银联宝科技指针万用表检测肖特基二极管的方法，你学会了吗？银联宝电源管理芯片IC厂家认为对于指针万用表的使用可能不是所有人都很习惯，你也可以使用数字万用表，那个对于新手来说，比较简单查看数字刻度。
