拥有开关电源芯片U6116的手机充电器，自然是最佳方案

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2021-12-10 14:05:29【大中小】

众所周知，5G网速相比4G网速更快，但是其代价就是5G网络下手机耗电更快。网速VS充电频率，你会选哪个呢？手机充电器的优选是友恩开关电源芯片U6116。

● 支持反激和降压型拓扑应用

* 反激原边控制（SEL 管脚悬空）

* 准谐振降压控制 (SEL= GND)

● ±4% 恒流、恒压精度

● 待机功耗<70mW

● 多模式原边控制方式

● 工作无异音

● 优化的动态响应

● 可调式线损补偿

● 集成线电压和负载电压的恒流补偿

● 集成完善的保护功能：

* 短路保护 (SLP)

* 过温保护 (OTP)

* 逐周期限流保护 (OCP)

* 前沿消隐 (LEB)

* 管脚悬空保护

* VDD 过欠压保护和箝位保护

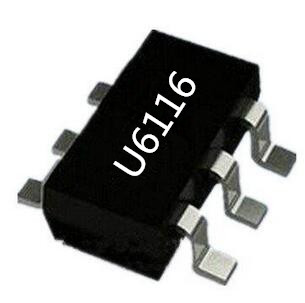

● 封装形式 SOT23-6L

开关电源芯片U6116各管脚功能：

1 GND 芯片参考地。

2 GATE 外部 MOSFET 驱动管脚。

3 CS 电流采样输入脚。

4 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚，用于CV 模式输出电压控制及 CC 模式输出电流控制。

5 SEL降压型或反激型拓扑配置管脚。SEL 悬空，反激原边控制；SEL 短接至 GND，准谐振降压型控制。

6 VDD 芯片供电管脚。

当5G的覆盖还没有那么完善的时候，我们打开手机的5G开关，手机在经过不同的地区时，就会频繁的搜网，耗电自然会比4G多了不少。而在运营商还没做到大量铺设基站的情况下，拥有开关电源芯片U6116的手机充电器，自然是最佳方案了。
