随着手机设备性能的不断提高，尽管各大手机厂商每年都会提升手机的电池容量，但是手机的续航似乎还是一般般，重度使用很难坚持一整天。即将到来的五一黄金周，更是对手机续航的一大考验。携带质量可靠的充电器，再搭配优质的充电器ic，可以帮你减轻不少烦恼！

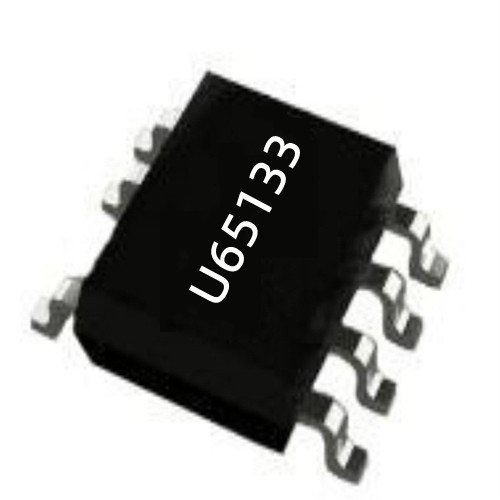

充电器ic U65133优化设计的动态响应性能，可满足USB充电器的要求。U65133采用恒压模式可调线损补偿（CDC）。在手机充电器的应用中，电池与充电器之间一般会通过一定长度的电缆相连，由此也将导致输送到电池端的电压产生一定的电压降。在U65133内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期，而反比与输出功率，所以在电缆上的电压降可以被补偿掉。随着负载功率的降低，在FB上的偏置电压将被提高。通过调节分压电阻R1和R2的阻值可以调节实际补偿量的大小。

充电器ic U65133引脚说明：

1 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。

2 CS 电流采样输入脚。

3 VDD 芯片供电脚。

4 E 内置功率三极管发射极。

5-6 C 内置功率三极管集电极。

7 GND 芯片参考地。

在芯片开始工作之前，充电器ic U65133仅消耗典型值为1.1uA 的启动电流，超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压(典型值 10V)，U65133 开始工作并且芯片工作电流上升到 0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中，U65133 的工作电流便进一步降低到0.14mA(典型值)，以帮助降低系统待机功耗。

充电器ic U65133推荐功率7.5W，可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现！
