旅充也称为旅行充电器，是一种便携式的充电解决方案，旅充的设计旨在提供快速充电，同时保持设备的兼容性和安全性，特别适合旅行中使用。它通常包括一个插头部分和一个连接到设备（如手机）的线缆。市场上旅充的形式多样，旅充的电源管理芯片良莠不齐。如果有小伙伴正在寻找一颗高质高效、10W的旅充电源管理芯片，建议试试U52143！

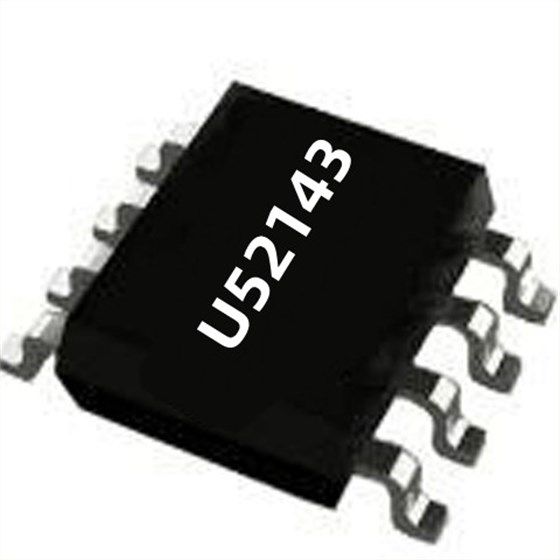

10W旅充电源管理芯片U52143脚位特征：
1 VDD 芯片供电脚。
2 GND 芯片参考地。
3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚，用于CV 模式输出电压控制及 CC 模式输出电流控制。
4 CS 电流采样输入脚。
5、6、7、8 DRAIN 内置功率 MOSFET 漏极。
10W旅充电源管理芯片U52143是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率BJT，可用于11W以内的离线式开关电源产品。U52143工作于恒流模式时采用PFM的控制方式 ，而工作于恒压模式时采用PWM+PFM的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。同时，U52143还内置了输入线电压补偿以及输出线缆补偿，从而可以获得更好的电压和电流调整率。U52143内置了大量的补偿以及保护功能，从而简化了外围电路，利于PCB布局及EMI设计，提高了方案的可靠性，降低了方案成本。
10W旅充电源管理芯片U52143采用可变驱动电流的方式驱动功率开关管工作，以实现更低的开关损耗和导通损耗来提升效率，并优化开关电压电流尖峰实现更有的EMI效果。随着初级峰值电流的变化，功率三极管基极驱动电流从20mA到46mA线性变化。U52143采用电感补偿的恒流方式，即芯片采样变压器次级放电时间TDS ，并通过芯片内部控制电路保持TDS/T为一定值。
随着技术的发展，旅充的功能也日益强大，也越来越兼容，能够为各种尺寸的设备充电，从耳机到笔记本电脑，覆盖广泛的设备类型。深圳银联宝科技推出的各式旅充电源管理芯片，特别考虑了输出功率、兼容设备类型以及是否需要特定的安全认证等，更便利，更灵活，?以满足用户在不同场景下的充电需求！
