AC-DC电源适配器不仅具有传统插电设备所具备的功能，而且还具备了传统插电设备不具备的诸多优点。既能够满足对个人电脑、智能手机等设备的供电要求，又能支持普通家用电器的供电需求，因此在电源市场上销量一直很不错。作为AC-DC电源适配器电源ic支持厂商深圳银联宝科技，最近有有一颗原边反馈控制器电源ic引起了很多客户的关注，你不想也认识一下吗？
适配器电源ic CY3783A是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率BJT，可用于10W以内的离线式开关电源产品。CY3783A工作于恒流模式时采用PFM的控制方式，而工作于恒压模式时采用PWM+PFM的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。

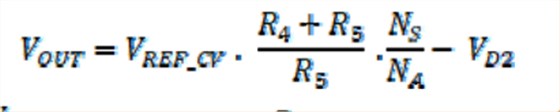

具体的，适配器电源icCY3783A通过采样辅助绕组分压后的电压来判断输出电压大小，再将采样后的电压送入误差放大器，将采样电压与恒压基准的误差放大后用来控制功率开关管的开启时间和开启频率，从而调整输出功率以维持输出电压恒定。恒压表达式如下：
VREF_CV为恒压基准，R4为分压上拉电阻，R5为分压下拉电阻，NS为变压器次级绕组匝数，NA为变压器辅助绕组匝数，VD2为输出二极管压降。CY3783A 的采样方式如详细图，在功率开关管关闭后，芯片延时Tdelay再对VFB波形进行采样，并在波形拐点处结束采样。
适配器电源icCY3783A采用可变驱动电流的方式驱动功率开关管工作，以实现更低的开关损耗和导通损耗来提升效率，并优化开关电压电流尖峰实现更有的EMI效果。随着初级峰值电流的变化，功率三极管基极驱动电流从20mA到46mA线性变化。
适配器电源ic CY3783A引脚说明如下：
1 VFB I系统反馈管脚，根据辅助绕组的反激电源，在CC模式或CV模式下调节输出电压和输出电流
2 CS O 内置功率BJT发射极
3 VDD P IC的电源管脚
4 E O 内置功率BJT发射极
5、6 HV O 内置功率BJT集电极
7 GND P IC接地管脚
适配器电源icCY3783A是一款性能可靠又设计简单的ic，内置了输入线电压补偿以及输出线缆补偿，从而可以获得更好的电压和电流调整率。CY3783A还内置了大量的补偿以及保护功能，从而简化了外围电路，利于PCB布局及EMI设计，提高了方案的可靠性，降低了方案成本。
