技术的进步带来各种电子产品的爆发式增长，下游市场的稳定发展为电源适配器市场带来长效动力，适配器行业日益繁荣。同时，消费者对用电安全的关注力度越来越大，安全可靠的各种元器件成为首选目标。深圳银联宝科技12W开关电源芯片U62153，六级能效认证，小体积低功耗，有利优化电路拓扑结构设计！

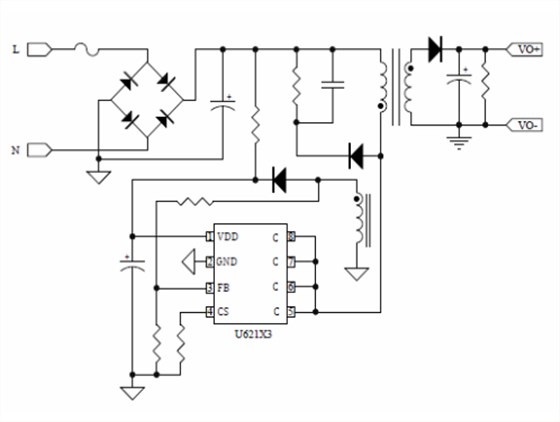

12W开关电源芯片U62153为了满足严苛的平均效率和待机功耗要求，采用了调幅控制（AM）和调频控制（FM）结合的多模式控制技术。 接近满载输出时，系统工作在调频工作模式中；在轻重载条件下，系统工作在调频工作和调幅工作模式中；当系统接近空载输出时，系统工作在调频模式中以降低待机功耗。利用此种控制技术，系统可以获得低于50mW的待机功耗。
开关电源芯片U62153集成了单点失效保护，包括FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路、RCS开路等保护。芯片的单点失效保护功能可以保证芯片不损坏且输出不产生过压。当芯片的温度超过160℃时，芯片就会停止工作，此时只有芯片温度下降到135℃时，芯片才能重新启动工作。
在芯片开始工作之前，开关电源芯片U62153仅消耗典型值为1.1uA的启动电流，超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压(典型值10V)，U62153开始工作并且芯片工作电流上升到0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中，U62153的工作电流便进一步降低到0.14mA (典型值)，以帮助降低系统待机功耗。
开关电源芯片U62153在恒压输出模式中芯片采用了调频控制与调幅控制结合的多模式控制技术，同时在CS管脚有一电流源流出调节CS电压信号。利用以上技术，可实现由满载到空载全程无异音工作。U62153集成了三极管基极动态驱动技术以优化系统效率。基极驱动电流随着负载状态动态调节。输出负载越大，基极驱动电流越大，且基极驱动电流正比于CS管脚峰值电压信号。
