随着智能家居的纵深推进，家电电源的市场也将水涨船高。那么家电电源开关和电机驱动技术又如何在不断增加成本的情况下实现更便捷、高效？来深圳银联宝科技，定能让你拥有不错的收获。今天推荐的18W充电器icU6217SL，是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。
在恒压输出模式中，18W充电器icU6217SL采用多模式工作方式，即调幅控制(AM)和调频控制(FM)相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用U6217SL可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。

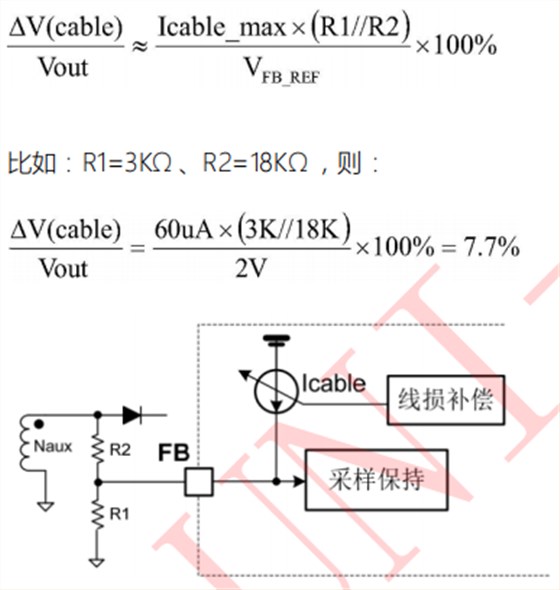

在手机充电器的应用中，电池与充电器之间一般会通过一定长度的电缆相连，由此也将导致输送到电池端的电压产生一定的电压降。如图所示，在18W充电器icU6217SL内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期，而反比与输出功率，所以在电缆上的电压降可以被补偿掉。随着负载功率的降低，在FB上的偏置电压将被提高。通过调节分压电阻R1和R2的阻值可以调节实际补偿量的大小。最大的线损补电压与输出电压基准的比例为：
充电器icU6217SL引脚说明：
1 VDD 芯片供电脚。
2 GND 芯片参考地。
3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。
4 CS 电流采样输入脚。
5、6、7、8 DRAIN 内置功率MOSFET漏极。
在新国标和消费者需求的双重驱动下，不可否认，家电电源也迎来了新的发展方向。最为明显的是，家电电源功率器件在满足高效率、高密度的同时，更注重系统的可靠性，对其技术的要求更高。深圳银联宝科技充电器ic、适配器电源ic深耕发力，蓄势待发！
