PD充电线内部集成了准谐振工作的电流模式控制器和功率MOSFET，具有高性能、低待机功耗、低成本等特点，手机用户可以更好地享受快速充电技术，方便快捷。深圳银联宝科技的非标PD快充icU6615S符合这一要求，推荐给小伙伴们！
非标PD快充icU6615S是一颗低待机功率、低功耗、低电磁兼容性和低成本的PD快充芯片。U6615S结合了一个专用的电流模式PWM带4A/630V MOSFEET的模式控制器，适用于18W范围内的离线反激变换器输出功率。
非标PD快充ic U6615S输出规格为5W、9W、12W、18W，应用于PD/QC市场，VDD-40V max18W，特征如下：
* 数字频率洗牌技术进行改进电磁干扰性能
* 固定65k HzPWM开关频率
* 低待机功耗(<75米W@230Vac)
* 软启动，以减少MOSFET VD S应力
* 低启动电流(<10uA@VCC=12V)
* 集成 650V MOSFET
* ±4% 恒流、恒压精度
*低待机功耗(<75米W@230Vac)
* 多模式原边控制方式
* 工作无异音
* 优化的动态响应
* 可调式线损补偿
* 集成线电压和负载电压的恒流补偿
* 集成完善的保护功能：VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期限流保护 (OCP)、短路保护(SLP)和VDD箝位等。
非标PD快充icU6615S采用SOP-8封装，还可以替代凌拓微的18W非标电源方案芯片LT3509，

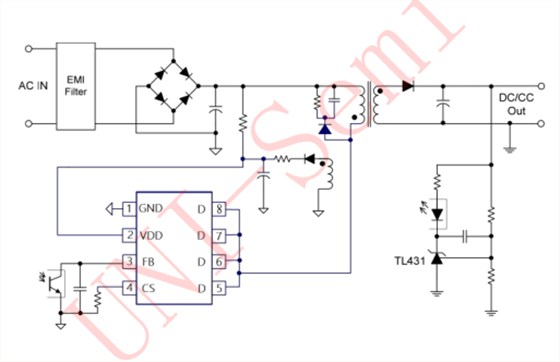

引脚特征如下：
1 脚GND 芯片参考地。
2 脚VDD 芯片供电管脚。
3 脚FB 反馈输入管脚。闭环控制时连接于光电耦合器相连，此脚位电压决定了PWM驱动信号的占空比和CS管脚的关断电压。
4 脚CS 电流采样输入管脚
5、6、7、8 脚D 内置功率 MOSFET 漏极。
