同步整流芯片U7715是一款带快速关断功能的高性能副边同步整流功率开关，可以替代肖特基整流二极管以提高系统效率。U7715内置有VDD高压供电模块，无需辅助绕组供电可稳定工作，系统上支持High Side和LowSide配置，兼顾了系统性能和成本。
同步整流芯片U7715主要特点：
▲内置 45V MOSFET
▲支持 DCM、QR 和 CCM 工作模式
▲集成高压供电电路，无需 VDD 辅助绕组供电
▲支持宽范围输出电压应用，特别适用于支持QC、PD 等协议的快充领域
▲支持 High Side 和 Low Side 配置
▲<30ns 开通和关断延时
▲智能开通检测功能防止误开通
▲智能过零检测功能
▲启动前 Gate 智能钳位
▲封装类型 SOP-8
在VDD电压上升到VDD开启电压VDD_ON (典型值4.5V)之前，同步整流芯片U7715处于关机状态。内部Gate智能钳位电路可以保证内置MOSFET不会发生高dv/dt导致的误开通。当VDD电压达到VDD_ON之后，芯片启动，内部控制电路开始工作，副边绕组电流Is经内置MOSFET的沟道实现续流。当VDD电压低于欠压保护阈值VDD_OFF (典型值 3.3V)后，芯片关机，副边绕组电流Is经内置MOSFET的体二极管实现续流。
同步整流芯片U7715LEB时间确认。电源系统设计需要保证最小续流时间Tdem_min大于LEB时间，否则会产生电流倒灌并有可能引起炸机。确保Tdem_min>120%*LEB，其中20%为设计裕量。最小续流时间的理论公式为:
其中，Vcs_min为原边PWMIC过流保护最小阈值， Rcs为原边采样电阻，Lm为变压器激磁电感感量，Vo_max为最大输出电压，VF为同步整流压降(取0.2V)，Nps为变压器匝比。系统上测试最小续流时间Tdem_min的条件为:
a)额定输入电压。
b)最高输出电压。
c)空载。

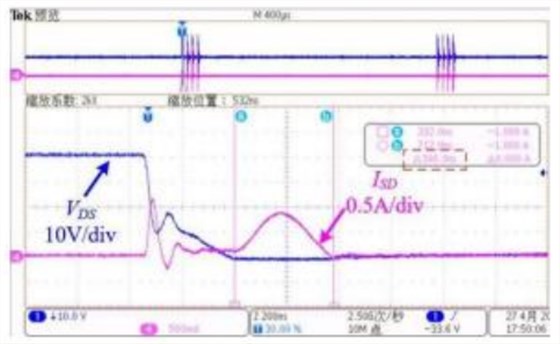

d)如下图所示，测试SR电流的最短持续时间。
