有了氮化镓等新型材料的加持，近两年很多品牌都上线了各种氮化镓快充充电器。氮化镓充电器不但可以提高设备的充电效率，而且在体积、散热等方面也有十分不错的表现，加上技术的不断完善和升级，氮化镓充电器价格也不断下探。30W氮化镓快充芯片U8722CAS成本低、质量好，可以帮你缓解充电器成本焦虑。

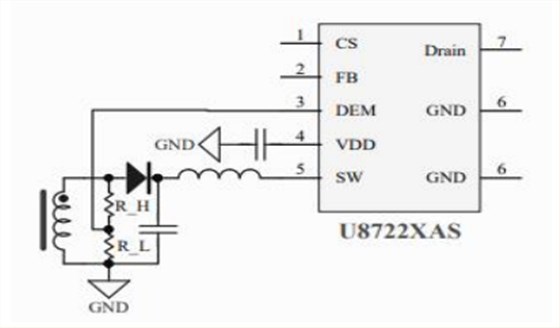

30W氮化镓快充芯片U8722CAS集成高压E-Mode GaN FET，为了保障GaN FET工作的可靠性和高系统效率，芯片内置了高精度、高可靠性的驱动电路，驱动电压为VDRV(典型值 6.2V)。EMI性能为高频交直流转换器的设计难点，为此U8722CAS通过DEM管脚集成了驱动电流分档配置功能。如下图所示，通过配置DEM管脚分压电阻值，可以选择不同档位的驱动电流，进而调节GaN FET的开通速度，系统设计者可以获得最优的EMI性能和系统效率的平衡。具体分压电阻值可参照参数表。U8722CA系列还集成轻载SR应力优化功能，在驱动电流配置为第一、第二、第三档位时，当芯片工作于轻载模式时，将原边开通速度减半，减小空载时SR的Vds应力过冲。
30W氮化镓快充芯片U8722CAS采用峰值电流控制模式，可以自适应的工作在QR和降频工作模式，从而实现全负载功率范围内的效率优化。在满载和重载工况下，系统工作在QR工作模式，可以大幅降低系统的开关损耗。芯片根据FB电压值调节谷底个数，同时为了避免系统在临界负载处的FB电压波动导致谷底数跳变，产生噪音，U8722CAS采用了谷底锁定工作模式在负载一定的情况下，导通谷底数稳定，系统无噪音。随着负载的逐渐降低，系统导通的谷底个数逐渐增加，当谷底数超过6个时，不再检测谷底电压，系统进入降频工作模式，通过进一步降低开关频率，减小开关损耗，优化系统轻载效率。
30W氮化镓快充芯片U8722CAS是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。U8722CAS的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。芯片内置Boost供电电路，非常适用于宽输出电压的应用场景！
