选择适合自己的旅充方案可以保证在旅行中始终保持手机电量充足，以便随时记录美好的旅程，以及与他人保持联系。深圳银联宝科技最新推出的5v2A旅充方案，采用开关电源芯片U52143，适用功率在11W以内，也可以应用于适配器、反激式变换器中。

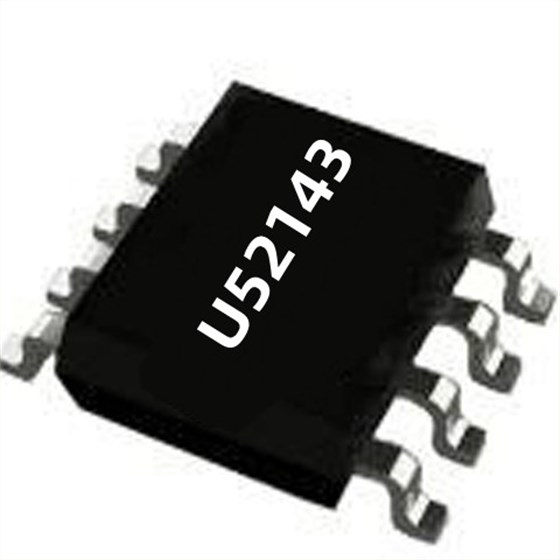

U52143是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率BJT，可用于11W以内的离线式开关电源产品。U52143工作于恒流模式时采用PFM 的控制方式 ，而工作于恒压模式时采用PWM+PFM的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。
开关电源芯片U52143脚位特征：
1 VDD 芯片供电脚。
2 GND 芯片参考地。
3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚，用于CV 模式输出电压控制及 CC 模式输出电流控制。
4 CS 电流采样输入脚。
5、6、7、8 DRAIN 内置功率 MOSFET 漏极。
开关电源芯片U52143的启动电流非常小，所以在芯片开启前，系统可以以较小的功率就可以使芯片开启。当芯片VDD电压上升到开启阈值VDD ON时，芯片开启，产生内部使能信号，使能内部功能模块，从而控制系统进行工作。在芯片开启后，如VDD电压下掉至关闭阈值VDD OFF时，芯片欠压保护，关闭内部使能信号并停止工作。
开关电源芯片U52143主要特性：
&原边控制无需光耦及次级控制电路
&PWM+PFM 多模式混合控制
&内置 800V 功率 BJT
&全电压范围内±5%恒压及恒流精度
&典型应用下空载功耗<75mW @230V
&内置软起电路
&内置输出线补
&内置频率抖动
&超低启动功耗 (<5uA)
&内置过流保护，过压保护，短路保护，过温
&保护等多种保护功能
&逐周期电流限制
&动态三极管基极驱动
&适用功率<11W
同时，开关电源芯片U52143还内置了输入线电压补偿以及输出线缆补偿，从而可以获得更好的电压和电流调整率。U52143内置了大量的补偿以及保护功能，从而简化了外围电路，利于PCB布局及EMI设计，提高了方案的可靠性，降低了方案成本。
