深圳新政策的出台，让地摊经济再次刮起旋风，各种电动玩具和小家电非常火爆。这些电子产品只要是需要驱动源的(如旋转、吹风、振动、摆动等)，那必定会用到小功率充电器、电源适配器。深圳银联宝科技6W开关电源芯片U93133，就是一款高性能、低成本的原边控制功率开关，尤其适合于小功率离线式充电器应用。
6W开关电源芯片U93133在芯片开始工作之前，仅消耗典型值为1.1uA的启动电流，超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压(典型值 10V)，U93133开始工作并且芯片工作电流上升到0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中，U93133的工作电流便进一步降低到0.14mA (典型值)，以帮助降低系统待机功耗。

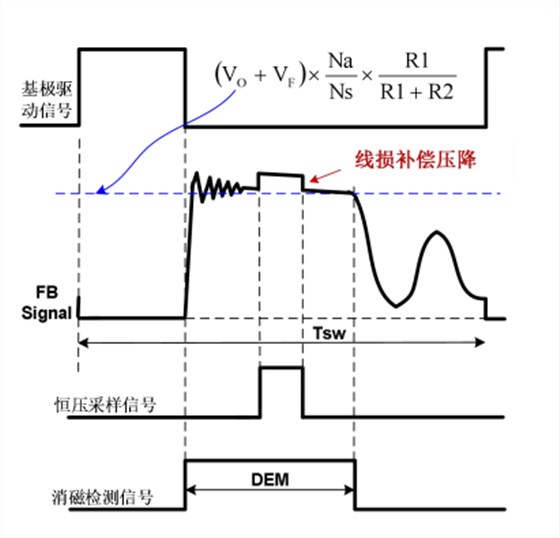

在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。6W开关电源芯片U93133内部的电压采样、消磁检测和谐振谷底触发的关键波形。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度恒压的输出。芯片内部恒压输出基准为高精度的1.25V。

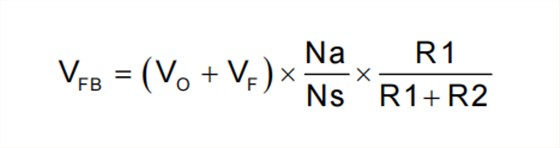

在恒压采样过程中，6W开关电源芯片U93133内部有一可变电流源从FB管脚流出用作线损补偿，由此将在FB波形上产生一个电压阶梯。上图也展示了消磁过程中FB电压平台的量化关系:
其中：Vo 和 VF 分别为输出电压和副边续流二极管导通电压；R1和R2为由辅助绕组连接到FB管脚的分压电阻；Ns和Na分别为副边绕组和辅助绕组匝数。在重载模式下，模式识别模块将根据误差运算放大器的输出自动控制进入恒流模式中。
开关电源芯片U93133典型输出功率(85—265Vac)为6W，采用SOP-8封装，同系列的芯片还可以做到10W、12W等。深圳银联宝科技还有更多功率段的开关电源芯片方案，等着你来挖掘！
