TB5812是一款恒压、恒流的原边反馈控制芯片，内置Vcbo为800V的功率三极管，广泛应用于小功率离线式充电器。
TB5812 采用多模式加QR控制，调幅控制和调频控制相结合，提高系统的效率和可靠性。恒流流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用TB5812可以工作无异音，同时保证优异的动态性能。
开关电源芯片TB5812采用特有的输出线损补偿技术，可以有效的补偿输出电流在输出线上的损耗压降。
TB5812是银联宝新一代的恒压、恒流控制芯片，优化了动态响应和驱动等性。
TB5812具有多重保护功能，包括开路保护，VDD过压/欠压/钳位保护，短路保护、芯片过温保护等功能。

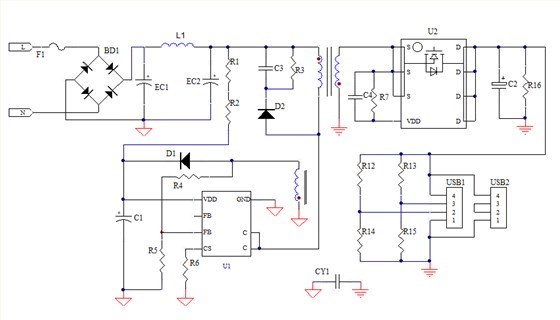

TB5812 典型系统原理图如下：
5V 2.1A 测试数据：

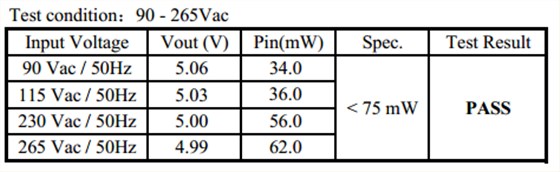

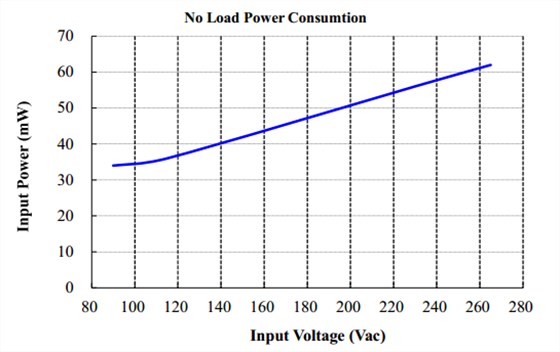

1.待机功耗

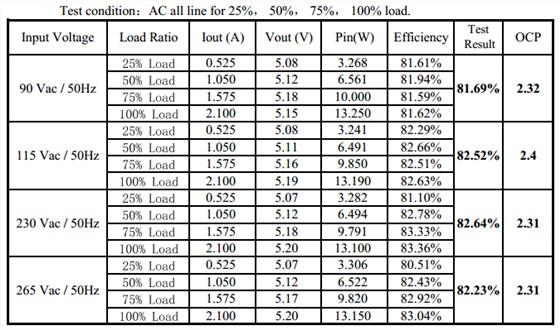

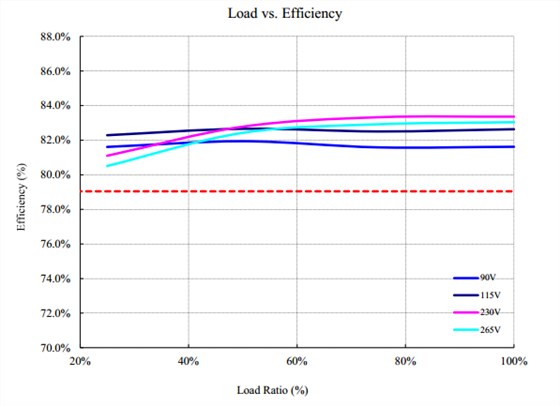

2.平均效率

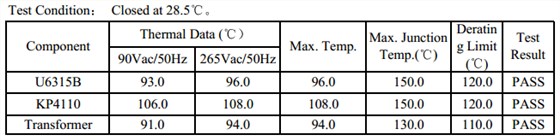

3. 温升测试
同步整流芯片TB4110
TB4110是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关,内置导通阻抗功率MOSFET以提升系统效。 TB4110 支持“浮地”和“共地”同步整流两种架构, 同时支持系统断续工作模式(DCM)和准谐振工作模式(QR)。
TB4110内置VDD高压供电模块,无需VDD辅助绕阻供电,降低了系统成本。
内部集成有VDD欠压保护功能和VDD电压钳。
内置45V 功率MOSFET。
封装类型: SOP-8。
