充电器芯片CY3783A可实现更低损耗和更高效率

充电器芯片CY3783A初级电流流经电感使CS脚的电压上升，当CS脚电压超过内部设定的值时，功率开关管会立马关断。从CV模式到CC模式，内部设定的值会线性变化。CY3783A内置了输入线电压补偿功能，用以补偿开关延时在不同线电压下导致的IPK误差。在三极管导通时间，芯片采样VFB的端反应线电压的负压，并转换为合适的补偿电流叠加在CS脚，改变VPK的大小，从而实现优秀的恒流线性调整率。

充电器芯片CY3783A是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率BJT，可用于10W以内的离线式开关电源产品。CY3783A工作于恒流模式时采用PFM的控制方式，而工作于恒压模式时采用PWM+PFM的控制方式，从而可以获得高精度的恒压恒流控制效果，且无需任何次级采样和控制电路。

充电器芯片CY3783A具有出色的恒压控制精度。在恒压工作时，芯片采用PWM+PFM的控制方式，调整不同输出负载时系统的工作频率，以及单周期的峰值电流大小，从而调整输出功率使输出电压保持恒定。

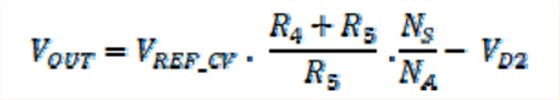

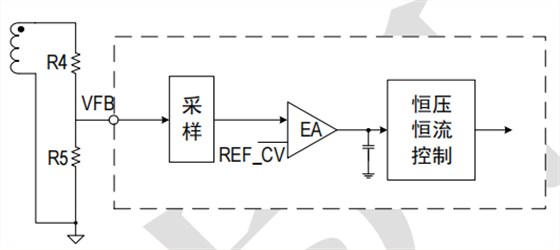

具体的，CY3783A通过采样辅助绕组分压后的电压来判断输出电压大小，再将采样后的电压送入误差放大器，将采样电压与恒压基准的误差放大后用来控制功率开关管的开启时间和开启频率，从而调整输出功率以维持输出电压恒定。恒压表达式如下：

V_REF为恒压基准，R₄为分压上拉电阻，R₅为分压下拉电阻，N_S为变压器次级绕组匝数，N_A为变压器辅助绕组匝数，V_D2为输出二极管压降。在功率开关管关闭后，芯片延时Tdelay再对VFB波形进行采样，并在波形拐点处结束采样。

充电器芯片CY3783A采用可变驱动电流的方式驱动功率开关管工作，以实现更低的开关损耗和导通损耗来提升效率，并优化开关电压电流尖峰实现更有的EMI效果。随着初级峰值电流的变化，功率三极管基极驱动电流从20mA到46mA线性变化。
