侧重于PSR GAN的60V同步整流芯片U7613X

同步整流芯片U7613X侧重于PSR GAN，有U7613A、U7613B、U7613C三个型号，推荐输出电压3~12V，输出电流≤3A，是一款带快速关断功能的高性能副边同步整流功率开关，可以替代肖特基整流二极管以提高系统效率。

同步整流芯片U7613X主要特性：

&内置 60V MOSFET

&支持断续工作模式（DCM）、准谐振工作模式（QR）和连续工作模式（CCM）

&集成高压供电电路，无需VDD辅助绕组供电

&支持输出低至0V，同步整流可靠工作

&支持 High Side 和 Low Side 配置

&<30ns 关断延时

&智能开通检测功能防止误开通

&智能过零检测功能

&启动前 Gate 智能钳位

&封装类型 SOP-8

同步整流芯片U7613X内置有VDD高压供电模块，无需辅助绕组供电可稳定工作，系统上支持High Side和Low Side配置，兼顾了系统性能和成本。U7613X 的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式(DCM)、准谐振工作模式(QR)及连续工作模式(CCM)。其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。

同步整流芯片U7613X电源系统设计需要保证最小续流时间T_{dem_min}大于LEB时间，否则会产生电流倒灌并有可能引起炸机。确保T_{dem_min}>120%*LEB，其中20%为设计裕量。最小续流时间的理论公式为：

其中，V_{cs_min}为原边PWMIC过流保护最小阈值， R_cs为原边采样电阻，L_m为变压器激磁电感感量， V_{o_max}为最大输出电压，V_F为同步整流压降(取0.2V)，N_ps为变压器匝比。

系统上测试最小续流时间Tdem_min的条件为：

a)额定输入电压。

b)最高输出电压。

c)空载。

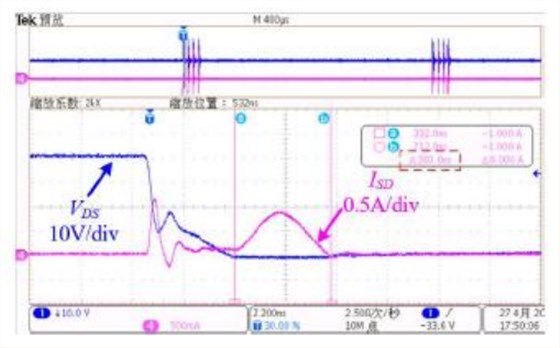

d)如下图所示，测试SR电流的最短持续时间。
