带集成肖特基二极管的开关型白光LED驱动芯片ISL97631应用在手机、MP3播放器、pda全球定位系统的LED背光源照明上。它输入直流电压2.7～5.5V，开关电流350mA、工作固定频率1.35MHz，效率高达85％、输出电压大27V、输出电流大30 mA、亮度控制数字5位。

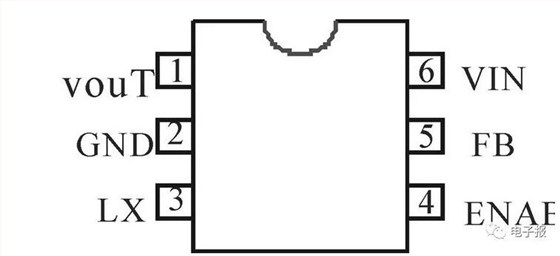

也可启用PWM调光控制，发光二极管LED串联3～7个，采用6脚TSOT封装，引脚排列见图1所示、表1是该芯片的引脚功能说明和电压值。
工作原理：电路如图2所示，直流电压通过带集成肖特基二极管的开关型白光LED驱动芯片ILS97631的⑥脚输入电压，芯片使用固定频率，电流模式提供控制负载，可控制输出LED发光二极管3个或者7个串联使用，还可带动15个LED发光二极管并联使用。它是根据输入电压，配合电感产生的升压电路。芯片有两种工作模式，一种是连续运行模式。另一种是不连续工作模式。这两种模式都可稳定工作，芯片的正向电流电压设置由电阻RSET进行调节，它的电流电压根据自己的需要来决定，当LED发光二极管发生开路、短路，在这种情况下⑤脚反馈电压将是零，带集成肖特基二极管的开关型白光LED驱动芯片ILS97631会自动切换到高电压循环模式，导致输出电压升高，这会导致③脚LX电压超过大值27V来实现过压保护。内部的齐纳二极管D2和电阻R1产生保护，FB的⑤脚限制③脚LX的电压。
调光控制引脚的工作原理：通过带集成肖特基二极管的开关型白光LED驱动芯片ILS97631的④脚ENAB进入无电模式时，电源电流减少到小于1uA，④脚ENAB有两种不同的调光控制方法：种方法是通过调制频宽比脉冲波形，工作频率1kHz，对大于1kHz的频率进行调整，使输出LED发光二极管暗－微亮－全亮，电压电流从零到全电压电流工作，这就是PWM调光控制方法。
种方法是：脉宽调制信号的愊度应高于低④脚ENAB的电压，PWM调光频率在400赫兹～1kHz之间工作，线性调光PWM频率由于自放电输出电压通过输出 LED发光二极管点亮，保持与芯片内部的高频率NMOS线性一致和可靠地工作。
需要说明的是两种调光方法④脚ENAB都需要另外增加外围电路才能进行调光控制。
