电源管理芯片在电子设备系统中担负起对电能的变换、分配、检测及其它电能管理的职责。对电子系统而言是不可或缺的，其性能的优劣对整机的性能有着直接的影响，发展电源管理芯片对于提高整机性能具有重要意义。今天介绍的是银联宝科技的电源管理芯片U2281！
电源管理芯片U2281是一个高度集成的PWM控制集成电路的反转换器，可支持断续模式、连续模式的原边恒流技术；±5%恒流精度，±1%恒压精度；待机功耗75mW，固定65KHz开关频率；绿色省电模式和打嗝模式工作，启动和工作电流；集成抖频功能优化EMI，集成内部斜率补偿的电流模式控制；集成线电压和电感量补偿的恒流技术；集成自恢复模式的保护功能。

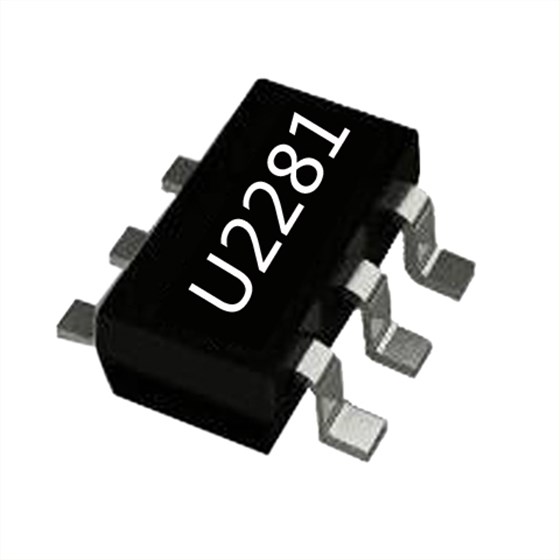

电源管理芯片U2281封装形式SOT23-6，可做OB2263的替代，管脚如下：
1脚是VDD IC电源引脚。
2脚是 GND IC的接地。
3脚是FB反馈引脚。通过将光电耦合器连接到该引脚来实现环路调节。PWM占空比由该引脚电压和引脚4上的电流检测信号决定。
4 CS电流检测输入引脚。
5、6、7、8 脚是Darin功率MOSFET漏极。
电源管理芯片U2281主要应用于手机充电器、数码相机充电器、电池充电器等，是一个高度集成的PWM控制集成电路的反转换器，是专门为需六级能效的开关电源而设计的。在通用输入电压范围内，无负载条件下，输入功率小于75 W。U2281的启动电流很低，小于10uA。因此，开关电源的启动电路可以使用大电阻。这将尽量减少待机损耗。启动电阻的典型电阻为4M欧姆。
电源管理芯片U2281主要特点：
1. 可支持断续模式、连续模式的原边恒流技术
2. ±5%恒流精度；±1%恒压精度
3. 待机功耗75mW
4. 固定65KHz开关频率
5. 绿色省电模式和打嗝模式工作
6. 启动和工作电流
7. 集成抖频功能优化EMI
8. 集成内部斜率补偿的电流模式控制
9. 集成线电压和电感量补偿的恒流技术
10. 集成自恢复模式的保护功能：VDD欠压保护（UVLO），VDD过压保护 （OVP），过热保护（OTP），逐周期电流限制，过载保护（OLP），短路保护（SCP），前沿消隐（LEB），CS管脚开路保护
电子设备对电源管理芯片的选择与系统的需求直接相关，而制造过程中还需跨越成本难关。选择深圳银联宝科技，技术、服务、成本管控一步到位！
