PCB Layout对于智能照明应用电源管理icU3205X性能表现非常重要，良好的PCB布局走线有助于U3205X系统工作稳定，提升EMI效果以及散热能力。以下给出的Layout指导建议，请结合实际情况加以注意：
(1) 功率走线：

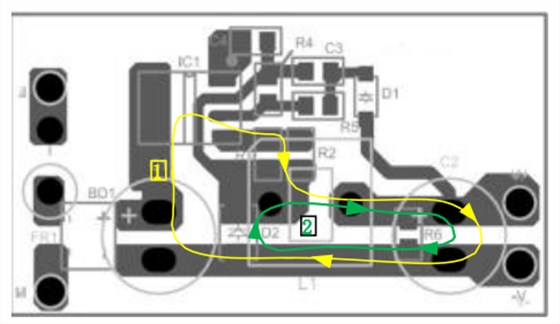

如下图所示，尽量缩减功率回路走线面积，将由输入电容-IC-电感-输出电容组成的电感励磁回路①以及由电感-输出电容-续流二极管组成的电感去磁回路②缩减至最小环路面积；
(2) FB反馈网络走线：

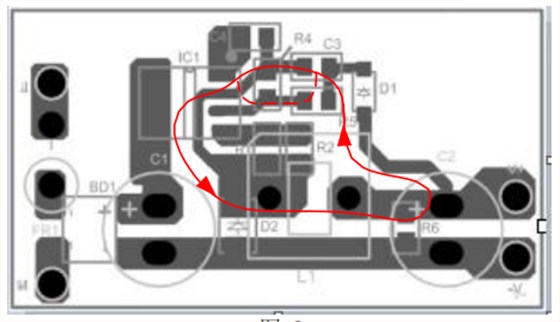

如下图所示，FB反馈环路③由电感-反馈二极管- FB分压电阻//FB滤波电容-IC组成。该反馈环路对于系统工作而言至关重要。PCB Layout时需特别注意其布局走线：
a)尽量将该反馈环路置于主功率回路以外，同时尽可能缩减该环路走线面积，以减轻主功率回路对其的干扰影响；
b)芯片FB引脚走线切勿过长，切勿从IC底部进行引线，否则可能导致系统工作异常；
c)FB检测电路(FB 分压电阻、FB 滤波电容) 尽量靠近芯片，同时尽量远离功率电感；
d)建议将反馈环路输出电压取样点放在输出电容正端，同时注意该条走线切勿穿越电感或续流二极管底部，以免耦合高频杂波干扰系统正常工作；
e)确保反馈回路地与芯片地等信号地线首先连接，之后再与电感地等功率地单点连接。
(3) 其他注意事项：
a) 在整流桥后添加π型滤波电路的情况下，应确保功率电感远离滤波电感，以免发生此耦合对EMC不利；
b) PCB面积允许情况下，适当增加IC Drain端的铜箔面积，有助于U3205X更好散热。
与传统的PWM控制器不同，智能照明应用电源管理icU3205X内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗！
