在手机和其他的电子产品中，减少能量的浪费、将尽量多的可用电能用于实际需要的地方，是省电的关键。在电源管理中，选取绿色节能、高效低耗的ic是关键。深圳银联宝科技推荐原边恒压、恒压控制的电源管理icU93136，典型输出功率12W！

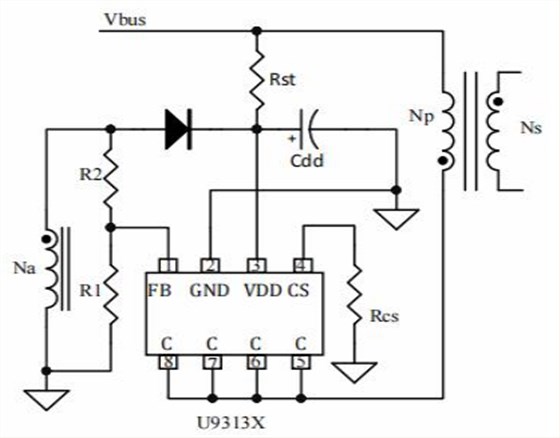

在芯片开始工作之前，电源管理icU93136仅消耗典型值为1.1uA的启动电流，超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压(典型值10V)，U93136开始工作并且芯片工作电流上升到0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中，U93136的工作电流便进一步降低到0.14mA (典型值)，以帮助降低系统待机功耗。
在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。下图展示了电源管理icU93136内部的电压采样、消磁检测和谐振谷底触发的关键波形。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度恒压的输出。芯片内部恒压输出基准为高精度的1.25V。

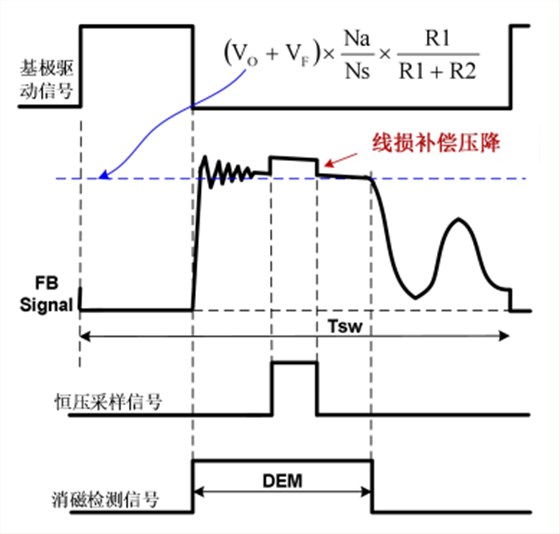

在恒压采样过程中，电源管理icU93136内部有一可变电流源从FB管脚流出用作线损补偿，如下图所示，由此将在FB波形上产生一个电压阶梯。下图也展示了消磁过程中FB电压平台的量化关系。其中：Vo和VF分别为输出电压和副边续流二极管导通电压；R1和R2为由辅助绕组连接到FB管脚的分压电阻；Ns和Na分别为副边绕组和辅助绕组匝数在重载模式下，模式识别模块将根据误差运算放大器的输出自动控制进入恒流模式中。
一个高效的系统是要将电源管理的观念贯穿于设计的每一个环节，并且平衡系统多方面因素设计完成的。随着深圳银联宝科技研发技术的发展，越来越多的节能电源管理ic受到客户关注，为各类电子产品的电源助力！
