电源管理芯片U6203D采用恒流恒压控制，绿色省电模式工作，在不同产品上测试运用，各项性能均满足要求。典型输出6W、10W、12W，方案成熟，成本可控！

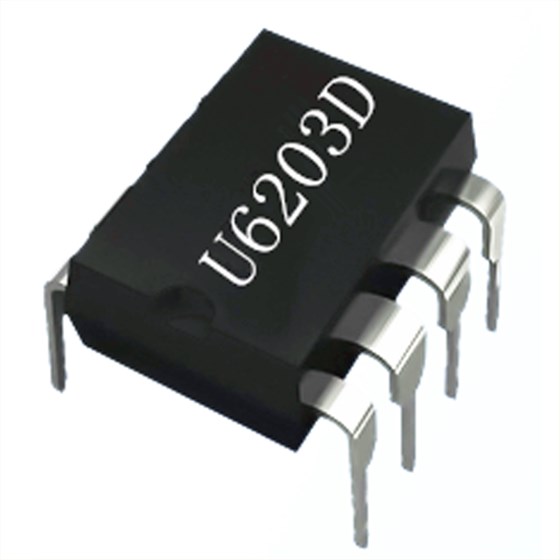

电源管理芯片U6203D是一款高度集成的电流模式PWM控制驱动，内置4A高压MOS，适合应用于高性能、低待机功耗、低成本离线AC-DC反激式拓扑结构。采用DIP-7的封装。优异的动态响应能力，优化的环路控制，无异音，SR（同步整流）兼容性高。效率满足六级能效要求，副边反馈/内置650V 功率MOSFET，自动补偿输入电压、电感感量变化，实现高精度、多模式PSR 控制提高可靠性和效率，内置软启动，超低启动电流，管脚浮空保护。
电源管理芯片U6203D方案特点：
1. CC 工作模式：在CC工作状态，U6203D采样FB引脚的信号（由辅助绕组信号通过电阻分压），辅助绕组信号脉宽决定振荡频率。输出电压越高，脉宽越小，同时振荡频率越高，这样可获得恒定的输出电流。
2. 保护控制：U6203D含有丰富的保护功能，包括：逐周期过流保护、过压保护、过温保护、开环保护、输出短路保护、CS电阻开/短路保护、VDD欠压锁定保护功能，并且这些保护具有自恢复模式。
3. CV 工作模式：在CV工作状态，U6203D使用脉冲采样VFB电压，并保持到下个采样点。将采样的电压和VREF_CV基准比较，并放大误差。这个误差值代表负载情况，通过控制开关信号，调节输出电压，使得输出恒定。
4. 高压启动控制：U6203D在启动阶段，采用高压启动技术，芯片启动前2.0mA电流源为内部偏置电路供电并给外部VDD电容充电，快速启动。当VDD电压达到VDDon，芯片开始工作的同时高压启动电路关断；只要VDD电压不低于VDDoff，芯片维持正常工作。启动后，偏置电路通过辅助源供电，同时启动电路只有一路极小的电流，实现低损耗。
